华芯微特SWM34S系列驱动TFT-LCD显示模组的步骤与注

SWM34S系列驱动TFT-LCD

显示模组应用基本注意事项

- SYNWIT CHIP -

STEP01

确认硬件的连接、包括电源、地、RGB 数据线、DCLKDEHSYNCVSYNC 等，显示模组有 DISP、RESET、CS、SCL、SDA 等。

STEP02

确认各电压的正常，包括电源，部分有 IOVCC、VGL、VGH、VCOM 等电压。

STEP03

如果应用的 TFT-LCD 模组非演示例程中已适配调试的规格，先用BSP库例程，即“LibLCDSimplLCD_RGB”进行驱动，此例程功能单一，适合应用驱屏调试应用。

采用演示例程已适配的显示模组，，可以直接应用有UI交互操作的例程，接近于产品应用的开发。

STEP04

部分TFT-LCD 模组需要初始化通讯，如 TFT-LCD 模组规格书中 COG（chip on glass）芯片 ST7701S、NT35510 等，必须要 向 TFT- - LCD供应商索取正确的初始化应用通讯程序，参考示例（这点非常重要！！！市面上的屏各式各样，即使相同的 COG芯片，由于模组不一致，初始化代码也不尽相同，MCU厂家无法提供对于 TFT-LCD 差异化的配套支持），COG 芯片规格书，以确保初始化通讯的成功。通常此通讯方式为 3 线通讯，部分 COG 芯片不一定符合 SPI 硬件模块的方式，且只在初始过程中应用，速度要求不高，建议采用普通 IO 端口方式进行应用（即软件模拟 SPI 通讯）。

STEP05

在 SimplLCD_RGB 例程中，先设定分辨率参数 LCD_HDOT、LCD_VDOT，和 LCD_DIRH。TFTLCD 模组是横屏扫描应用，LCD_DIRH 定义为 0，反之则为 1。

STEP06

调整LCDC 模块的初始化接口 void RGBLCDInit(void) 的参数，包括 HFP、HBP、VFP、VBP、HsyncWidth、VsyncWidth。这些参数的设置值，一般参考 TFT-LCD 模组规格书中的有关驱动的 RGB 时序参数。

LCD_initStruct.ClkDiv = 8;//4;

LCD_initStruct.Format = LCD_FMT_RGB565;

LCD_initStruct.HnPixel = LCD_HDOT;

LCD_initStruct.VnPixel = LCD_VDOT;

LCD_initStruct.Hfp = 4;//64;//10;

LCD_initStruct.Hbp = 5;//8;//20;

LCD_initStruct.Vfp = 25;//4;//4;

LCD_initStruct.Vbp = 10;//4;

LCD_initStruct.HsyncWidth = 5;

LCD_initStruct.VsyncWidth = 6;//2;

ClkDiv：像素时钟 DCLK 的频率设置，在系统时钟的基础上进行分频。比如系统时钟为 40MHz，ClkDiv 值为 2，那么 DCLK 的频率值为 20MHz。

Format：针对 RGB 接口屏，可以设置为 RGB565、RGB888 两种方式。SWM34SRET6-50/SWM34SCET6-50型号，驱动端口不足够驱动RGB888 的 TFTLCD 模组。

注意： 针对小尺寸的 TFT-LCD 模组，采用 RGB565 相比 RGB888 驱动方式，总体显示不会有明显的不同。对颜色分阶很细腻的画面，比较细致对比欣赏时，会存在一定的差异。但 RGB565 接口可以节省端口需求，性价比有优势，所以小尺寸 TFT-LCD 模组采用 RGB565 方式是常用方式。所以，建议采用 RGB565 的方式，这样可以节省驱动的端口需求。在UI 设计 中，尽量避免过于细腻的颜色过渡分阶即可（如光晕、渐变效果）。

HnPixel：LCD_HDOT 水平显示分辨率。通常 TFT-LCD 模组规格书对分辨率的描述，如 480(RGB)*272、800(RGB)*480、480(RGB)*800，针对 RGB 描述的点定义位水平方向的分辨率。最大取值为 1024。

VnPixel：LCD_VDOT 垂直显示分辨率。最大取值 1024。

Hfp：行同步前肩宽度。最大取值 64。

Hbp：行同步后肩宽度。最大取值 256。

Vfp：场同步前肩宽度。最大取值 64。

Vbp：场同步后肩宽度。最大取值 256。

HsyncWidth：行同步脉冲宽度。最大取值 256。

VsyncWidth：场同步脉冲宽度。最大取值 256。

HsyncInv：行同步脉冲输出的极性反相控制。通常行同步脉冲输出为负极性，某些 TFT-LCD 模组需要正极性方向，可以通过此位进行控制。

VsyncInv：场同步脉冲输出的极性反相控制。通常场同步脉冲输出为负极性，某些 TFT-LCD 模组需要正极性方向，可以通过此位进行控制。

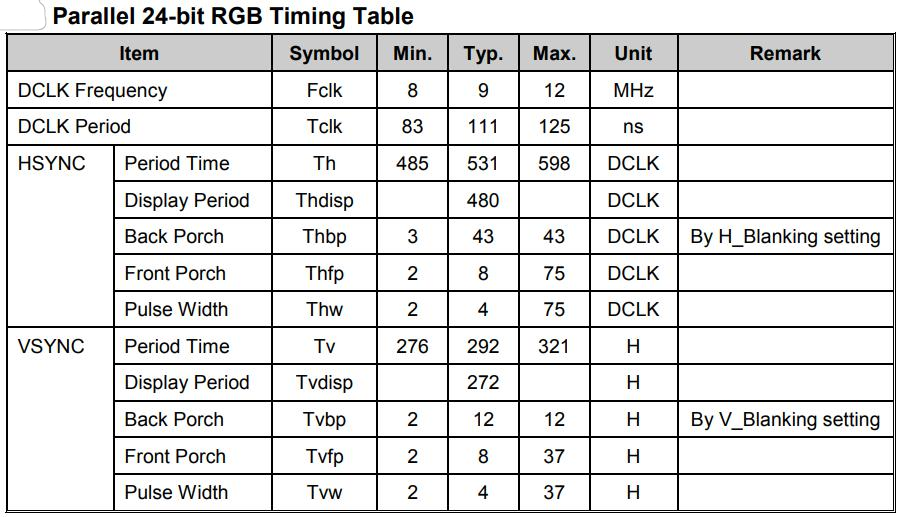

调试过程中，参考 TFT-LCD 模组中的 RGB 时序表中值进行填写，通常会有显示，图像如不完全，可以通过微调HFP、HBP、VFP、VBP 参数进行完善。

如出现无图像显示：

在 SimplLCD_RGB 例程中，先设定分辨率参数 LCD_HDOT、LCD_VDOT，和 LCD_DIRH。TFTLCD 模组是横屏扫描应用，LCD_DIRH 定义为 0，反之则为 1。

6.1先通过调整 DCLK 的分频，先往最大或最小值进行，根据显示的现象，采用往中间值逐步逼近方法进行。如仍然无显示，则固定 TFT-LCD 模组规格书中提及的 DCLK 频率，调整第 6.2 步参数；

6.2 调整 VFP、VBP 参数。先往最大或最小值进行，根据显示的现象，采用往中间值逐步逼近方法进行。多次调试，获得最佳值。如仍然无显示，则固定接近 RGB 时序表中的值，调整第 6.3 步参数；

6.3 调整 HFP、HBP 参数。先往最大或最小值进行，根据显示的现象，采用往中间值逐步逼近方法进行。多次调试，获得最佳值。

如仍然无显示，此时可联系 FAE 进行支持协助。

STEP07

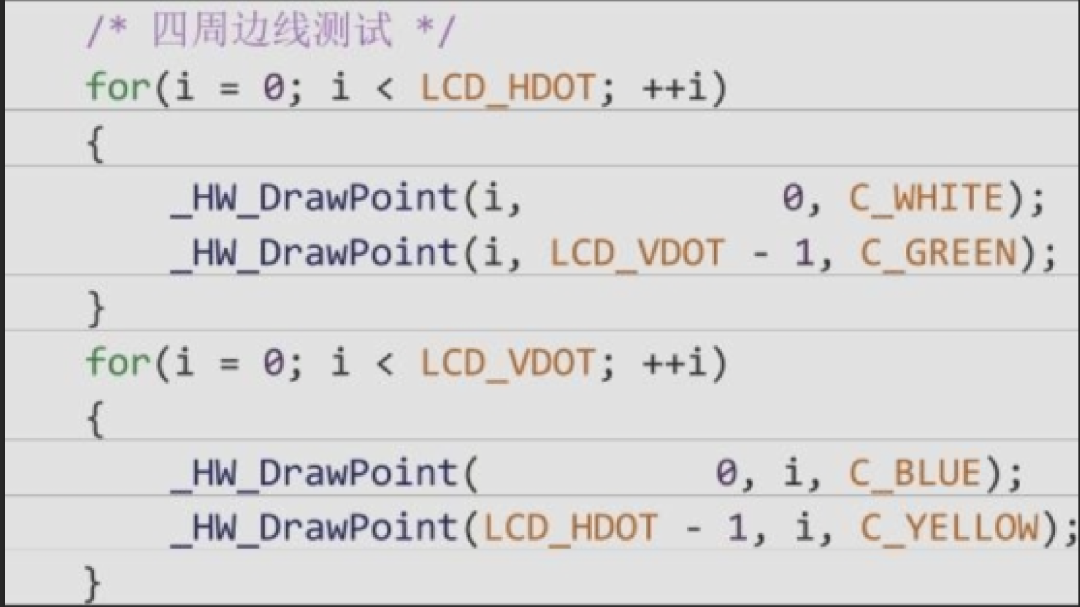

通过描画边线查看是否正常满屏显示。显示点亮后，一帧纯色画面比较难判断确认是否显示全屏，可以在黑色背景下，通过描画四条边线方式进行，判断四条边线是否显示正常
