JL-102接线式热动光控器应用及优势

LONGJOIN

单品解读：JL-102

JL-102接线式热动光控器适用于根据环境照明水平自主控制通道照明和门廊照明。

该产品符合照明控制UL773A的《非工业用光控开关》标准。

PART.1JL-102

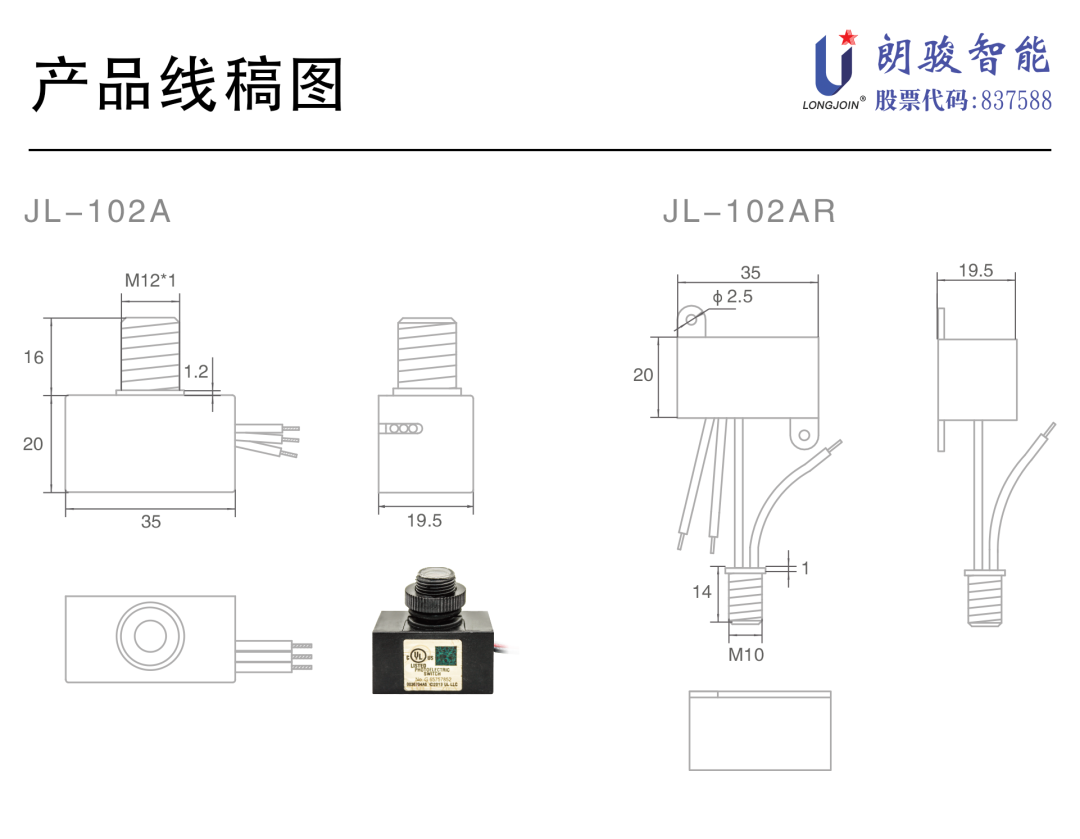

PART.2三线视稿图  PART.3 产品特点

·延时 20-120秒

·工作温度： -20℃ ~ +70℃

·PET 外壳 (UL94 V-0)

PART.4参数表

PART.5安装说明

断开电源，拆下接线盒盖，将光控开关的螺纹管套上防水胶圈后，由内向外穿出通孔，从外侧用铜合金锁紧螺母紧固。

安装灯具时，不要让感光眼朝向人工光源或其反射光的方向，否则可能导致灯具在夜间循环启闭。

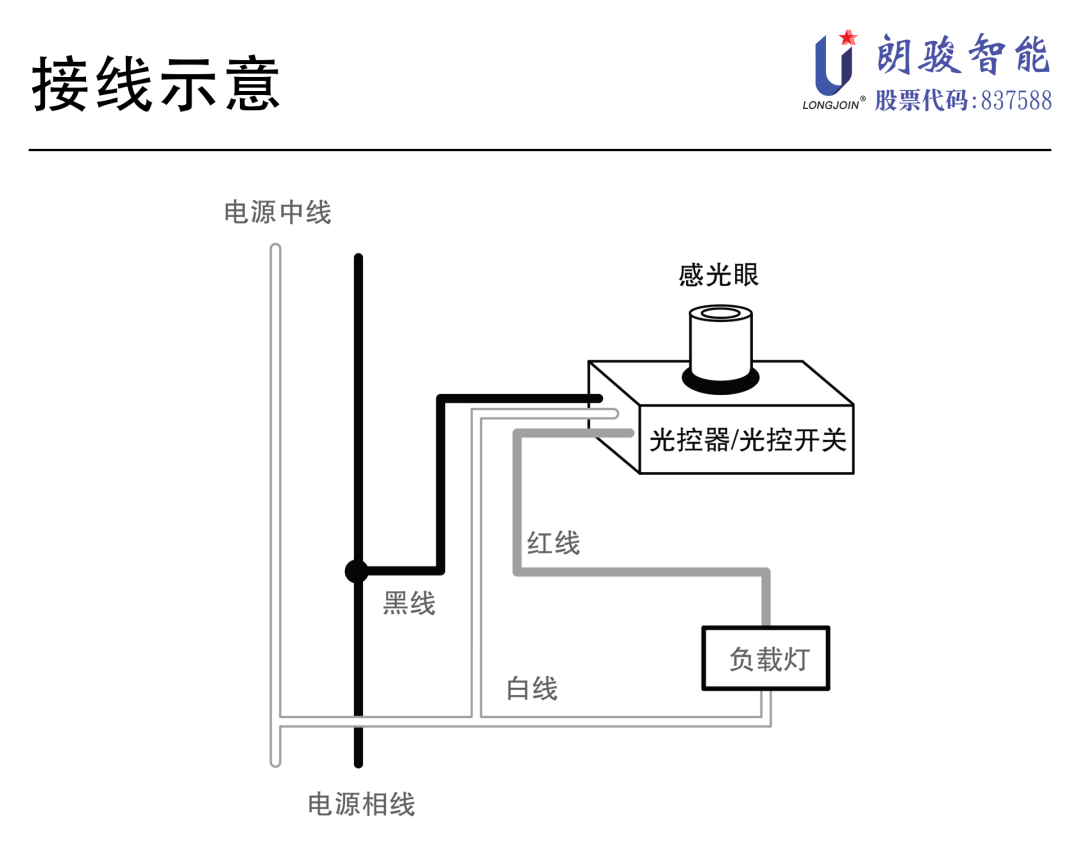

PART.6接线图

PART.7初始设置

·初次安装通电时，光控开关会先点亮等待一分钟左右才会关灯，这是正常现象。

·当在白天测试开灯时，用黑色胶带或其他不透明材料覆盖它的感光眼。

·不要用手指盖住感光眼，因为通过指缝的光线可能足以让光控开关保持关灯。

·测试时间约为2分钟。

* JL-102AR现已上市

n分离式传感器单元（从控制单元引出的导线8英寸）

n安装孔更小（直径10mm）

PART.8产品编码表

JL-102A R 09 BC

1: 可定制=（外部探头）

2: 引线长度

导线长度 9英寸

04=4英寸（最小）

可定制的

3:BC=黑色遮光帽

CC=透明防水帽

空=标准

*默认配件:

锁紧螺母x1，防水胶圈x1，镭射标签x1

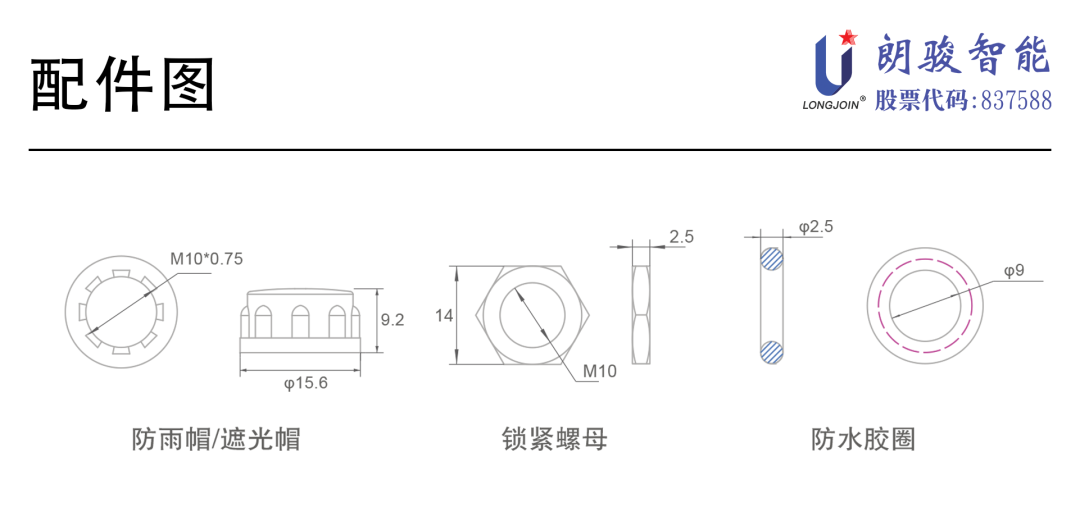

PART.8配件图
