朗骏智能JL-103接线式热动光控器通过UL认证

单品解读：JL-103

JL-103接线式热动光控器系列产品适用于根据环境照明水平自主控制通道照明和门廊照明。

该系列产品通过UL认证，并符合照明控制UL773A的《非工业用光控开关》标准。（除FE型以外）

PART.1JL-103

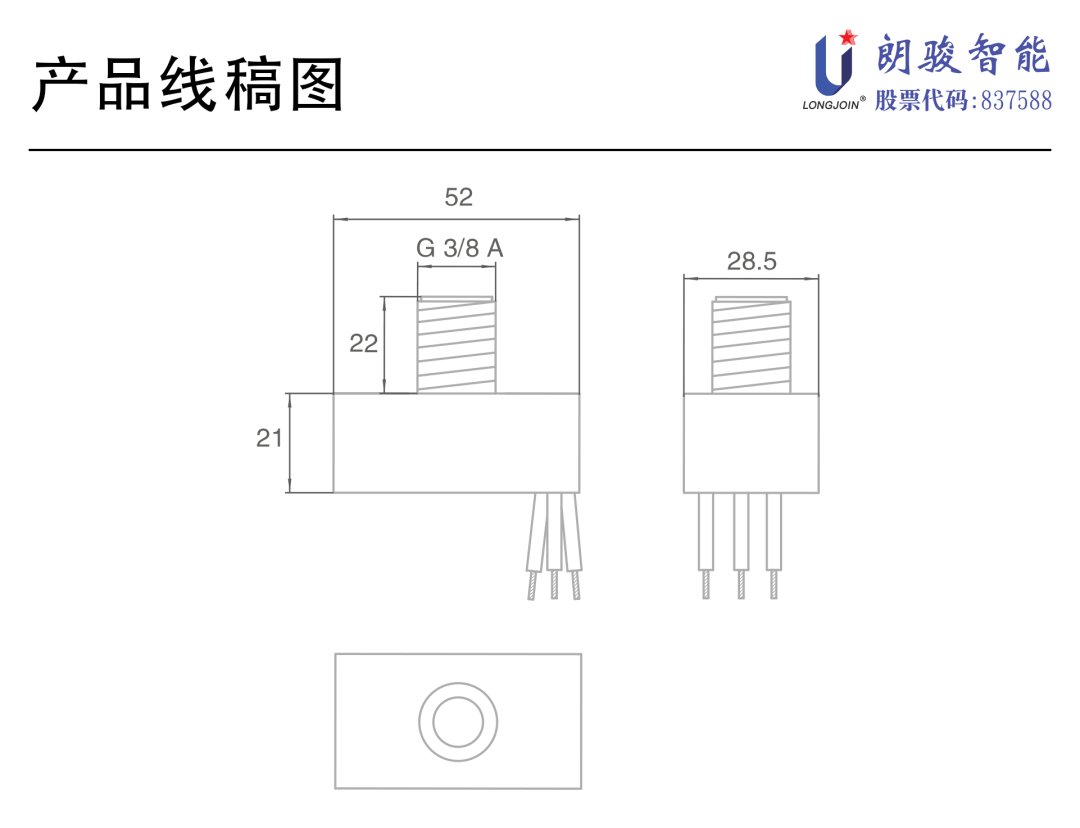

PART.2三线视稿图  PART.3 产品特点

·延时 20-120秒

·工作温度：-40℃ ~ +70℃

·抗紫外线PC 外壳

PART.4参数表

PART.5安装说明

断开电源，拆下接线盒盖，将光控开关的螺纹管套上防水胶圈后，由内向外穿出通孔，从外侧用塑料锁紧螺母紧固。

安装灯具时，不要让感光眼朝向人工光源或其反射光的方向，否则可能导致灯具在夜间循环启闭。

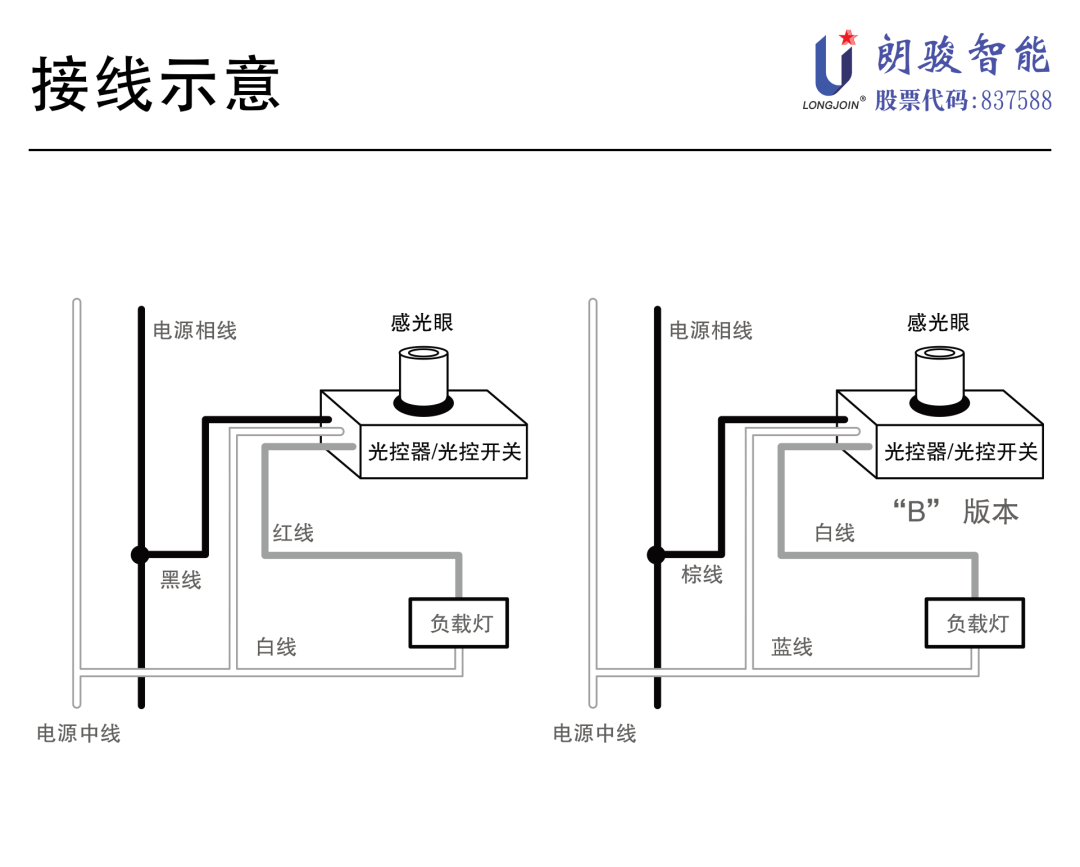

PART.6接线图

PART.7初始设置

·初次安装通电时，光控开关会先点亮等待一分钟左右才会关灯，这是正常现象。

·当在白天测试开灯时，用黑色胶带或其他不透明材料覆盖它的感光眼。

·不要用手指盖住感光眼，因为通过指缝的光线可能足以让光控开关保持关灯。

·测试时间约为2分钟。

*此开关的操作不受天气、湿度或温度变化的影响。

PART.8产品编码表

JL-103A1806PL MNWBCF25

1: A=120VAC

B=120-240VAC

C=208-277VAC

D=277VAC

EE =347VAC

FE=480VAC

2: 线规

18=18 AWG，105ºC耐温，仅适用于额定功率为500 W的型号

16G=16 AWG，150ºC耐温

3: 引线长度

标准 6英寸

可定制最小4英寸

4:P=平出线（出线口位于最小端面）

空=直出线（出线口位于最大端面）

5:L=双螺母

空=单螺母

6: M(可选)=UL镭射标签

7:N=单个防水胶垫圈

NN=两个防水胶垫圈

O=两个O形垫圈

空=泡棉垫圈

8:W(可选)= 铝质美规开关面板

9:可选帽

BC=黑色遮光帽

CC=透明防雨帽

空=无

10:(可选)

F=带有RoHS标志的英规（UKCA）

11:(可选)

25mm长螺管

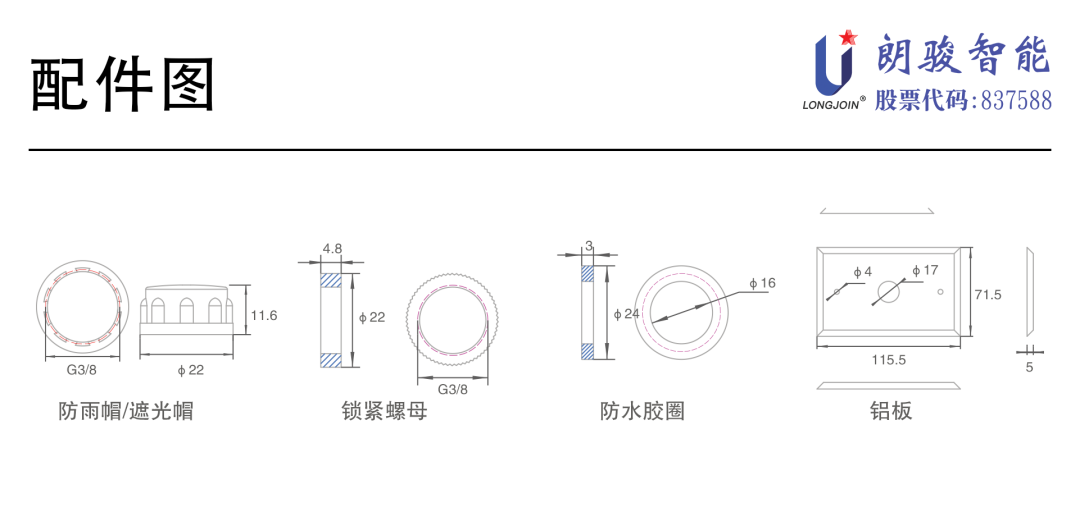

PART.8配件图
