东沃LCD液晶屏接口静电浪涌防护经典方案

LCD 液晶屏是Liquid Crystal Display 的简称，指将玻璃和LCD驱动器集成到一起的LCD显示产品，为用户提供了一个标准的LCD显示驱动接口，用户可以按照接口（有4位、8位、VGA等不同类型）要求进行操作来控制LCD正确显示。众所知周，电子产品对于静电防护要求都比较高。LCD液晶显示屏对于静电尤其地敏感，容易导致LCD显示屏失效。为此，专业有实力的LCD液晶显示屏厂家不管是在生产制造工艺还是静电防护方案方面，都做得非常优秀。那么，如何保护LCD液晶屏免受静电浪涌威胁和损坏呢？接下来，高品质保护器件生产厂家及保护方案服务商东沃电子要科普的是：LCD液晶屏接口静电浪涌防护方案图及TVS/ESD二极管选型推荐。

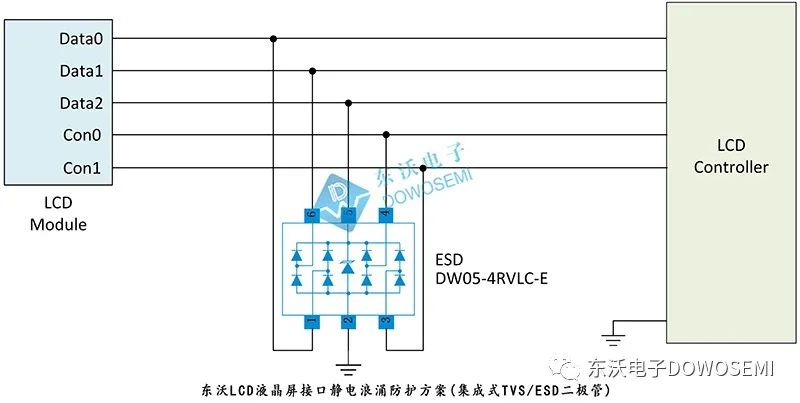

LCD液晶屏接口静电浪涌防护方案图

LCD液晶屏接口静电浪涌防护方案说明

LCD液晶屏静电浪涌问题，东沃电子技术建议在静电接触口增加TVS、ESD保护器件，利用其防静电特性，形成静电泄放回路，增强保护。从东沃LCD液晶屏接口静电浪涌防护方案图中可以看出，LCD数据线及控制信号保护，东沃电子技术推荐选用5颗分立式TVS/ESD二极管DW05DUCF-B-E或1颗集成式TVS/ESD二极管DW05-4RVLC-E对LCD液晶屏进行静电浪涌防护。分立式TVS/ESD二极管DW05DUCF-B-E，工作电压5V、峰值脉冲电流3A、钳位电压20V、漏电流0.15μA、DFN1006-2L封装；结电容低至0.5pF，保证视频传输信号不失真；符合IEC 61000-4-2（静电）±15kV（空气）和 ±10kV（接触）标准。集成式TVS/ESD二极管DW05-4RVLC-E，工作电压5V、峰值脉冲电流4A、钳位电压12V、漏电流5μA；结电容低至0.5pF，保证视频传输信号不失真；SOT-23-6L封装，集成了4个端口保护，有效减小PCB安装空间；符合IEC 61000-4-2（静电）±20kV（空气）和 ±12kV（接触）标准。

LCD液晶屏接口静电浪涌防护器件参数

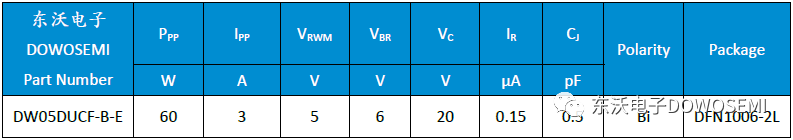

1）东沃TVS/ESD二极管DW05DUCF-B-E参数

查看东沃电子“ESD-DW05DUCF-B-E Datasheet”规格书可知：

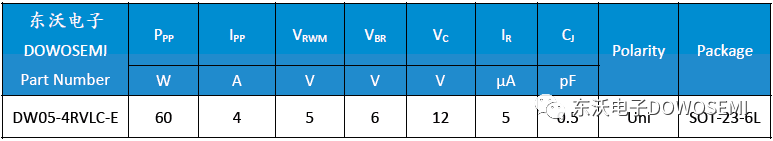

2）东沃TVS/ESD二极管DW05-4RVLC-E参数

查看东沃电子“ESD-DW05-4RVLC-E Datasheet”规格书可知：

以上是东沃LCD液晶屏接口静电浪涌防护经典方案，如有特殊需求，欢迎前来探讨。电子产品浪涌静电保护需要用到各种电路保护器件，很多工程师也意识到电路保护器件的重要性，但由于选型不当或没按照电路PCB设计原则，造成产品EMC测试不通过，产品多次验证失败，浪费人力财力；或过度设计，造成成本压力。浪涌静电防护方案，找东沃电子，电路保护不迷路！方案中选用到的TVS/ESD二极管DW05DUCF-B-E和DW05-4RVLC-E，东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型，欢迎广大新老客户前来咨询！
