OLI测试硅光芯片耦合质量

硅光是以光子和电子为信息载体的硅基电子大规模集成技术。光纤到硅基耦合是芯片设计十分重要的一环，耦合质量决定着集成硅光芯片上光信号和外部信号互联质量，耦合过程中最困难的地方在于两者光模式尺寸不匹配，硅光芯片中光模式约为几百纳米，而光纤中则为几个微米，几何尺寸上巨大差异造成模场的严重失配。

光纤微裂纹诊断仪（OLI）对硅光芯片耦合质量检测非常有优势，以亚毫米级别的空间分辨率精准探测到光链路中每个事件节点，具有灵敏度高、定位精准、稳定性高、简单易用等特点，是硅光芯片检测的不二选择。

1、光纤微裂纹检测仪（OLI）测试硅光芯片耦合连接处质量

使用OLI测量硅光芯片耦合连接处质量，分别测试正常和异常样品，图1为硅光芯片耦合连接处实物图。

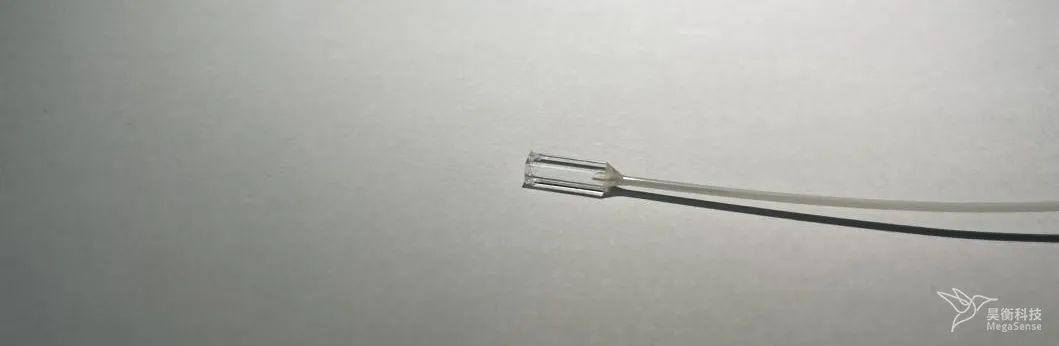

图1硅光芯片耦合连接处实物图

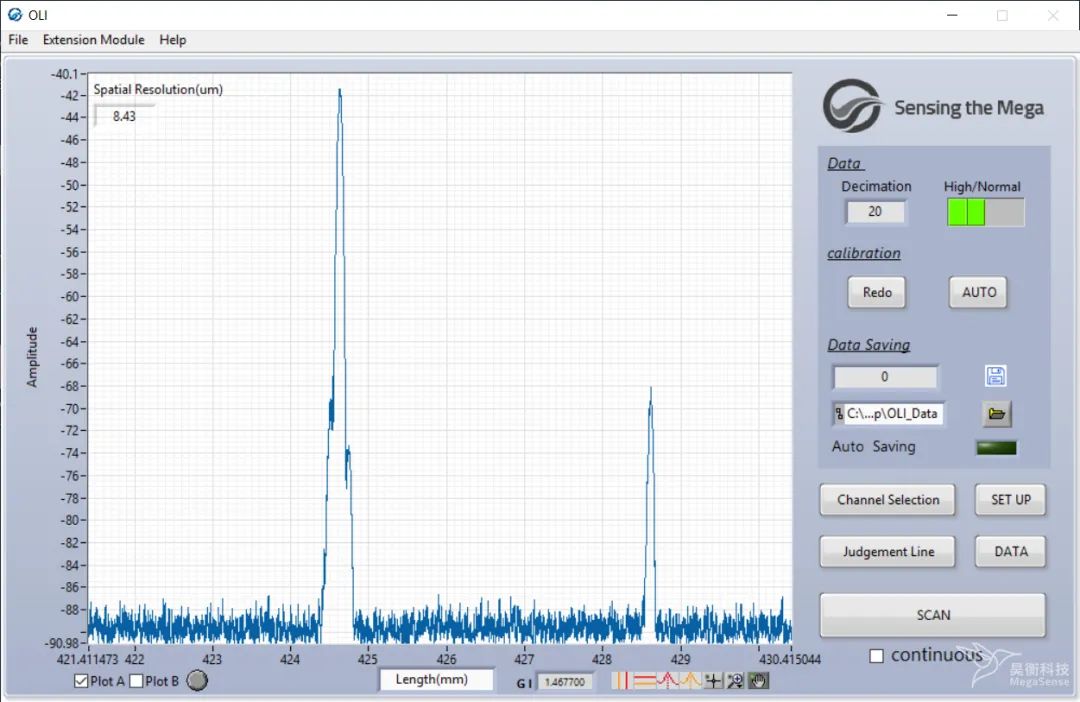

OLI测试结果如图2所示。图2（a）为耦合正常样品，图2（b）为耦合异常样品，从图中可以看出第一个峰值为光纤到硅基波导耦合处反射，第二个峰值为硅基波导到空气处反射，对比两幅图可以看出耦合正常的回损约为-61dB，耦合异常，耦合处回损较大，约为-42dB，可以通过耦合处回损值来判断耦合质量。

（a）耦合正常样品

（b）耦合异常样品

图2 OLI测试耦合连接处结果

2、结论

使用OLI测试能快速评估出硅光芯片耦合质量，并精准定位硅光芯片内部裂纹位置及回损信息。OLI以亚毫米级别分辨率探测硅光芯片内部，可广泛用于光器件、光模块损伤检测以及产品批量出货合格判定。
