按摩椅显示屏引发出的EMC问题整改案例

一前言

现在市场上有着各种各样的按摩椅，想要从众多按摩椅竞品之中脱颖而出，肯定少不了一些新功能的设计，但新功能的设计又很可能会新增EMC问题。本次案例讲述的就是用显示屏代替以前的普通手控器后引发出的EMC问题的整改。

二实际案例

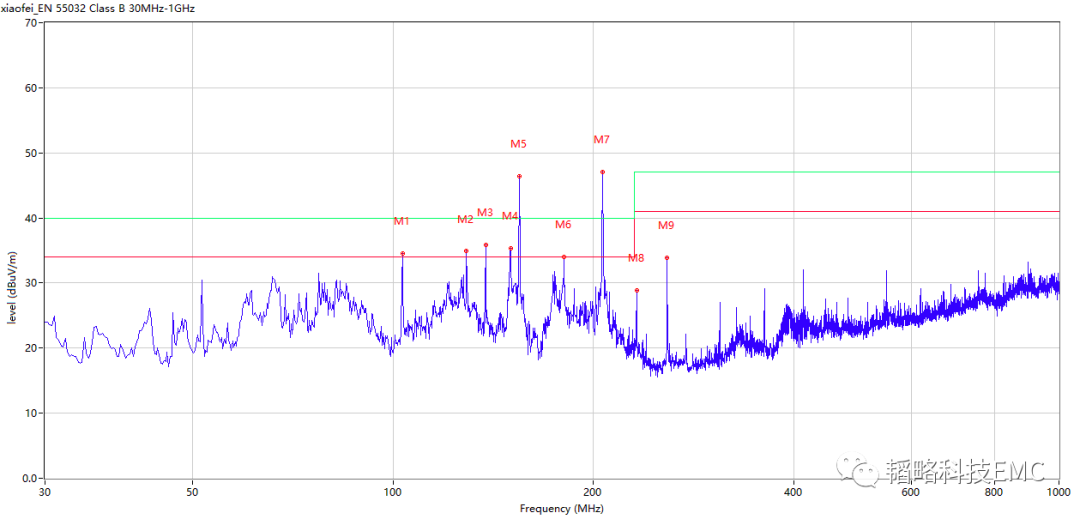

初始测试数据如下所示：

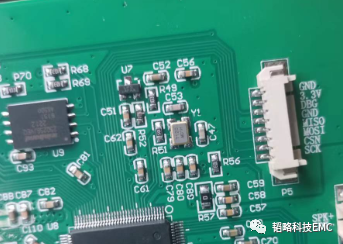

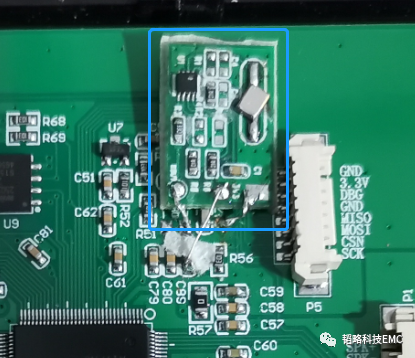

拿到数据的第一步就是分析数据，从数据中可以很明显看出是时钟超标问题。知道是时钟问题超标后，我们先不急着整改，先把机器的PCB板子初略看一遍，了解板子上的功能模块，再接着去找噪声源，这样子才能事半功倍。时钟问题我们已经改了很多了，因此也总结出了一套针对时钟问题的方案，方案分为三步，下面我们先按照常规方案来改。 （1）芯片的主时钟处增加展频IC，对时钟进行展频，下图为加展频前后照片对比，右图画圈部分是展频Demo小板；

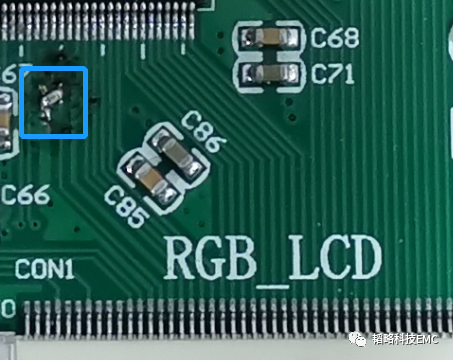

（2）在芯片到屏排线的时钟线上增加电容滤波，容量大小由数据的传输速率来决定，这里加的是47pF对地电容；

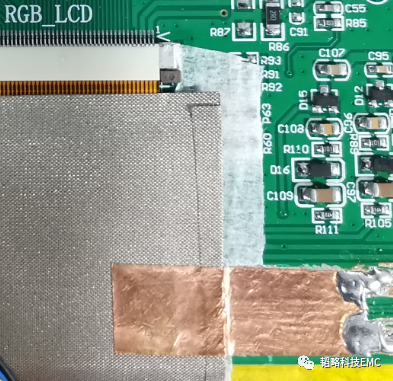

（3）对屏排线进行屏蔽接地；

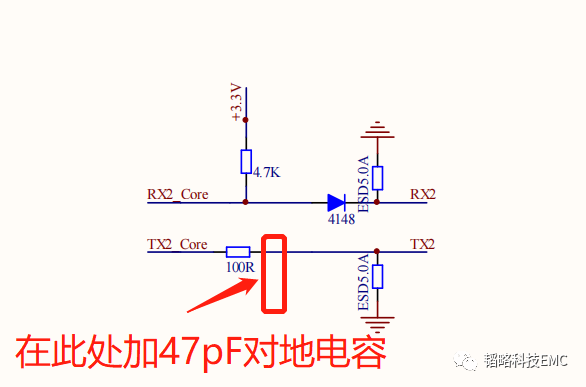

在做完上面三个措施后，我们进入暗室进行测试，测试后发现时钟还是有一些超标，没能完全压到限值以下，但已经改善了很多。我怀疑是时钟耦合到其它信号线上辐射出去导致测试没能完全通过，接着我们用频谱仪对时钟线附近的信号线进行扫描，发现TX信号线上面有个很强的时钟，我们直接在TX信号线上做RC滤波。除了在这里增加滤波外，我还发现PCB的GND和显示屏的GND是没有连接到一起的，中间有一层绝缘膜进行了隔离，所以我将他们的GND连接在了一起。最后除了上面说的常规三手段，我们还增加了两个措施。 （4）TX信号线上做RC滤波，由于信号线上本身有100欧姆电阻，我们直接在该处补一个47pF电容；

（5）PCB的GND和显示屏的GND相连接，通过螺丝孔处进行相连。

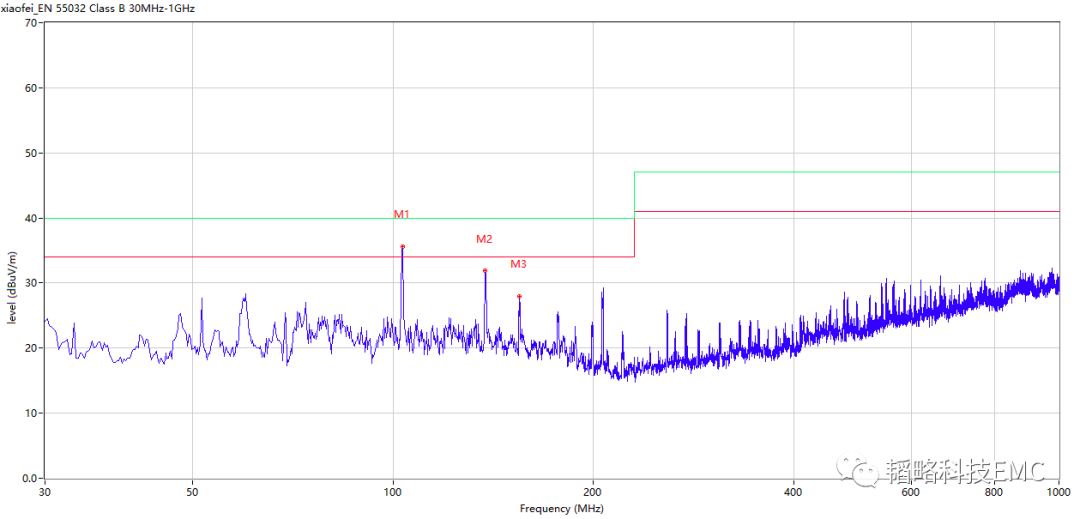

最后进入暗室进行测试，测试结果如下：

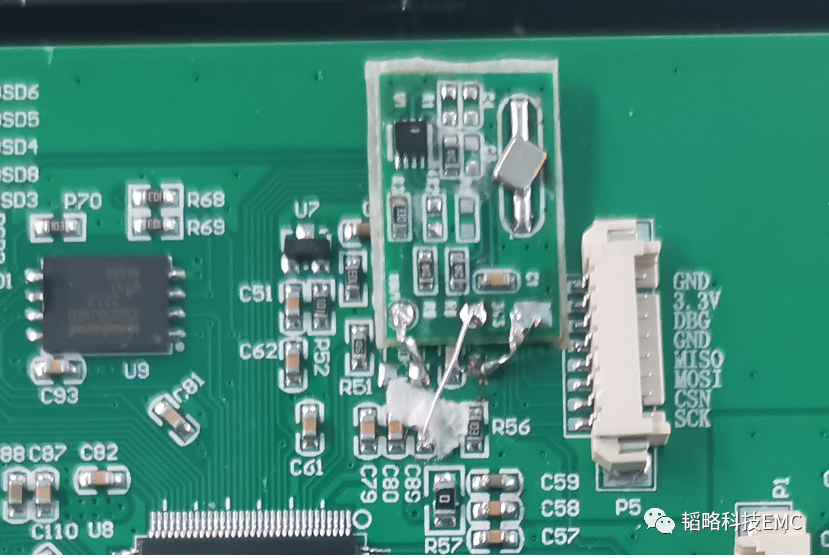

测试结果余量充足，客户很满意。 上述案例中使用到了我司的展频IC，使用的是主时钟接法，接法如下图所示：

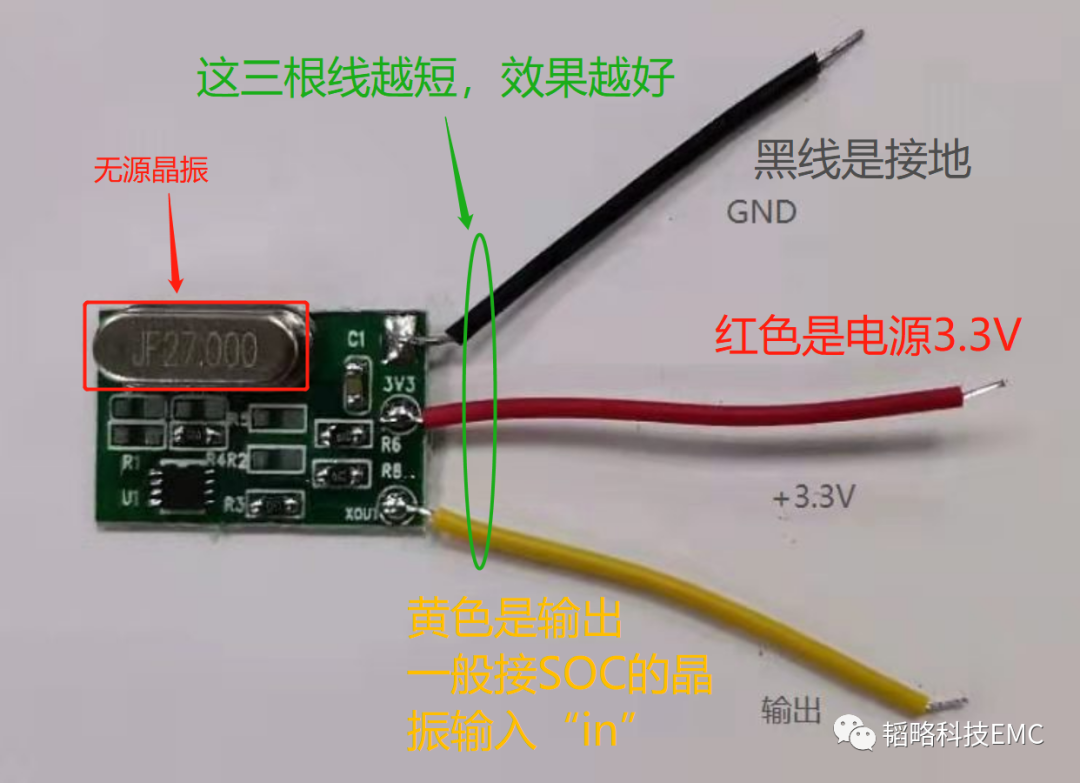

展频IC的主时钟接法很简单，把主晶振拆下来焊接到展频Demo小板上，在晶振附近找一个3.3V的电源进行供电，展频Demo小板的输出接原晶振的输入，Demo小板上的线束尽可能短。

三总结

从上述案例中可以总结出，面对时钟问题时，不用害怕，只要找到问题点所在，做好滤波措施，时钟难题自然迎刃而解。另外我们可以在设计初期就做好设计和预防，结合LAYOUT和展频器件，这样子就不会有后期改板的麻烦。
