9v直流电源的水位显示电路设计及原理

今天给大家介绍一个水位显示电路，本电路非常的简短，用到的元件也是非常的少，此电路供电电源是9v的直流电源，用到的元件有220Ω电阻一个，三个发光二极管，三个npn三极管，三个开关，下面就来给大家详细的介绍一下这个电路的原理

水位显示电路原理

图一为满水位状态，下图中三个开关都为合并状态代表储水罐是满的，因为水是导体图中1，2，3号引脚和电源正极是导通的三个npn三极管的基极都为高电平三个三极管都为导通状态电流从电源的正极经过三个发光二极管流过三极管的集电极和发射极到电源负极，此时三个发光二极管都被点亮

图1 水位显示电路满水为状态

图二为储水罐种的水位还有一半的状态，下图中两个开关都为合并状态代表储水罐的水还剩一半图中2，3号引脚和电源正极是导通的，两个npn三极管的基极为高电平两个三极管为导通状态电流从电源的正极经过两个发光二极管流过三极管的集电极和发射极到电源负极，此时D1,D2发光二极管都被点亮，因为1号引脚没有接触到水也就不能和电源正极成为导通状态，所以Q3三极管就不能导通D3发光二极管就不能点亮

图2 水位显示电路一半水位状态

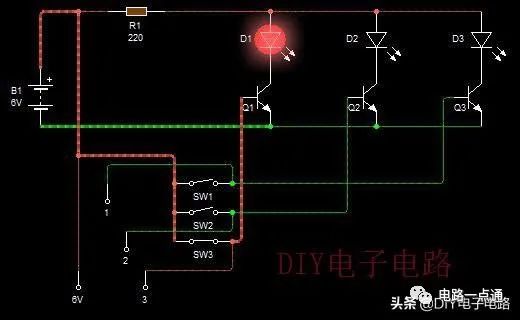

图三为储水罐的水快没有了的状态，下图中一个开关都为合并状态代表储水罐的水没有多少了，图中3号引脚和电源正极是导通的，Q1 npn三极管的基极为高电平Q1三极管为导通状态电流从电源的正极经过D1发光二极管流过Q1三极管的集电极和发射极到电源负极，此时D1发光二极管都被点亮，因为1,2号引脚没有接触到水也就不能和电源正极成为导通状态，所以Q2,Q3三极管就不能导通D2,D3发光二极管就不能点亮

图3 水位显示电路低水位状态

图四为储水罐得水没有了，1，2，3号引脚都没有和电源正极导通，Q1,Q2,Q3三个三极管的基极都为低电平，三个三极管就不能导通三个发光二极管都不能点亮

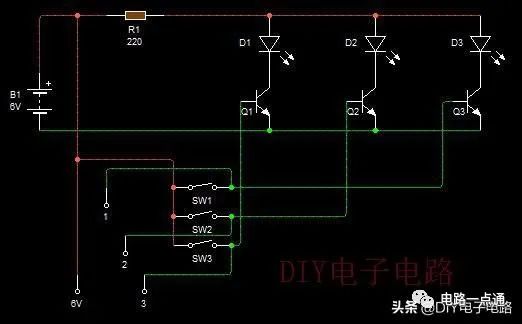

图4 水位显示电路
