易灵思Ti60F100驱动LCD屏案例

最近调试了深圳聚吉鑫科技的1080p60的LCD屏， 该屏尺寸为5英寸。数据格式为RGB。MIPI传输使用4lane，速率为1Gbps。

别的先不聊，先上效果看看。

方案说明：

硬件方案使用的是炫览的Ti60F100,当然炫览的所有demo板都是兼容的，所以任何一款demo板都可以驱动 。

其中Ti60F100的核心板与MIPI 子卡之间通过QSE座连接，这也是易灵思所有demo板都使用的接口方案。MIPI子卡通过FPC 30pin座子连接LCD屏。

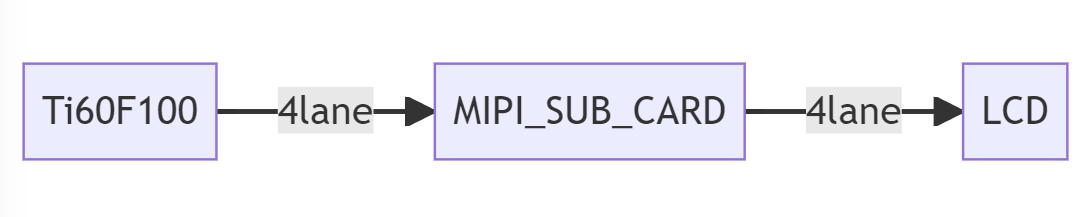

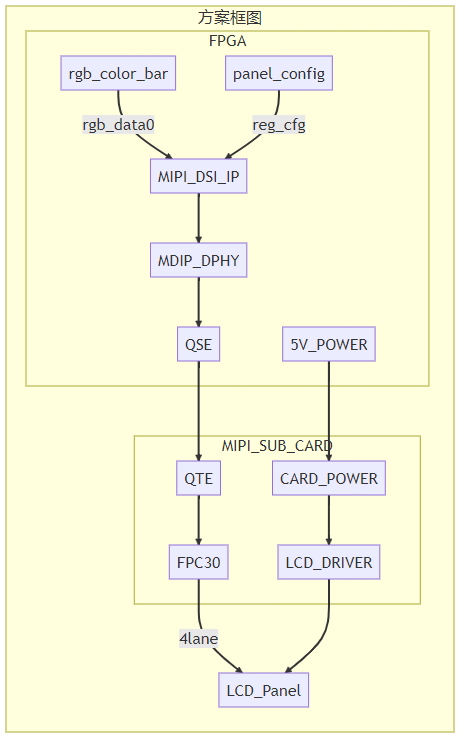

更详细的框图如下：

1、FPGA部分

（1）内部产生一个RGB颜图模块，生成数据给MIPI IP;

（2)panel_config模块用于配置MIPI DSI IP和屏参数，屏参数配置过程通过LP模式；

（3）FPGA部分产生MIPI_SUB_CARD卡的5V电压

2、MIPI_SUB_CARD子卡

（1）该硬件模块用于FPGA接口与MIPI接口的转接；

（2）该硬件模块用于为LCD屏提供电源驱动方案；

MIPI调试注意事项：

关于MIPI DIS的移植之前已经写过好多。请看下面一篇。

MIPI dsi TX移植注意事项 - update5 (qq.com)

但是我们还没有提到MIPI的LP配置过程，LP的配置过程是通过spaced-one-hot编码方式，通过MIPI的lane0对屏进行寄存器配置的。关于屏的参数请联系相关屏厂。我们使用的是深圳聚吉鑫科技的屏。

spaced-one-hot是一种异步通信。可以自恢复时钟。
