远翔FP7130：80V10A降压恒流PWM调光IC

FP7130是一种高效的降压恒流控制器。它被设计为在连续电流模式下工作，输入电压范围为6V到80V。FP7130采用了一种滞后控制结构，通过来自外部高侧电流感应电阻的反馈来精确调节LED电流。该控制方案优化了电路稳定和快速响应时间，无需回路补偿。其较低的200 mV平均反馈电压降低了功率损耗，提高了转换器的效率。FP7130通过DIM引脚一起实现了PWM和模拟调光。FP7130包括在输出过载的情况下的热过载保护。

特色

➢宽输入电压范围： 6V至80V

➢1MHz开关频率。

➢高侧可调电流感应

➢兼容PWM和模拟调光

➢过温保护 短路保护 开路保护

➢短平滑调光曲线0.1kHz~32kHz PWM调光频率

应用案例

1、调光电源：用FP7130进行PWM调光控制，可实现2.4G调光，蓝牙调光，WIFI调光等多种调光模式

2、教育照明：用FP7130进行无频闪调光控制

2、DALI调光：用FP730进行DALI等协议调光

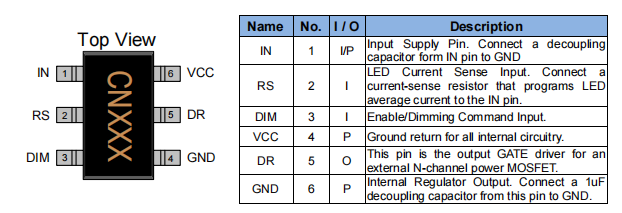

封装脚位

应用电路图
