【世说技术】欧姆龙核心技术大揭秘——光控制

光控制

是使用100万个微棱镜和微透镜，控制100万条光线中每一条光线的技术。它是欧姆龙机械工程领域另一项核心技术。

光控制技术有如下特点

01

除了控制光的强度和颜色之外还可控制指向性，实现了逼真的质感表现和空中图像等全新光感带来的显示效果。

02

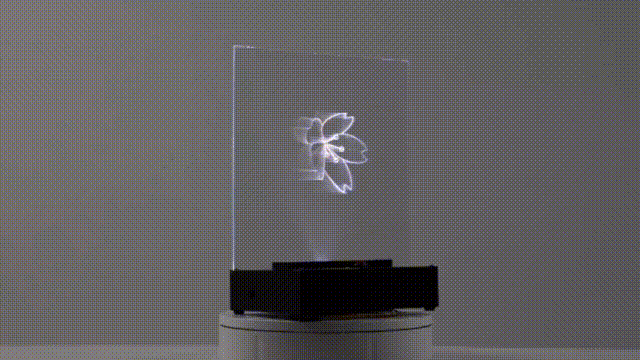

透明显示

●

在一个透明无物的空间出现图像

●

LED熄灭后呈透明状，因此可在任意场所设置

03

薄而结构简单，使用方便

●

呈板状，在狭窄的空间也能设置

●

仅由树脂板和LED构成，容易组装到现有产品中

光控制技术的突破

不仅为电子产品的设计带来更多灵感

同时也促进了

光学设计及加工技术的发展

01

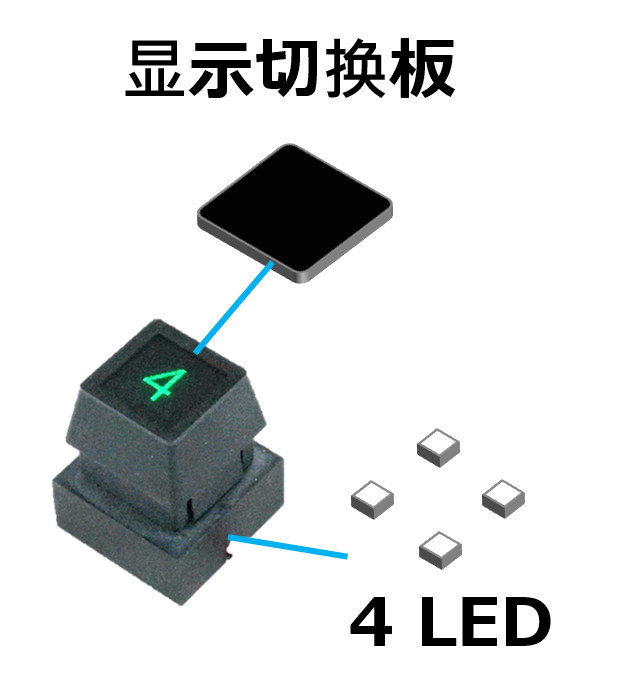

显示切换

在一块板上显示4种不同的设计。显示切换板和LED的简单配置，可轻松安装在现有的照明开关上。

02

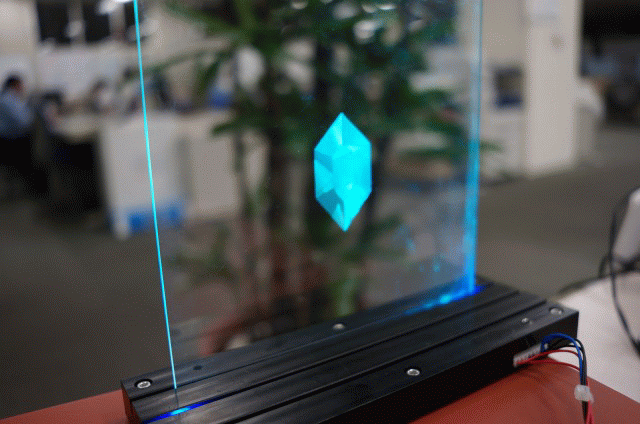

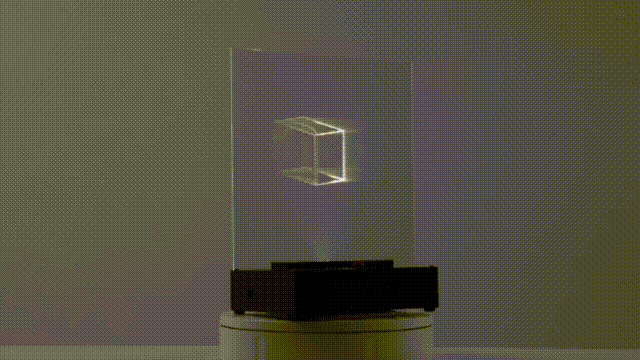

透明显示

在一块透明板上显示多种设计和动画。由导光板和LED组成的简单结构。

03

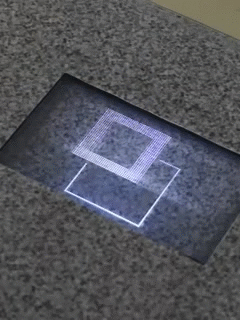

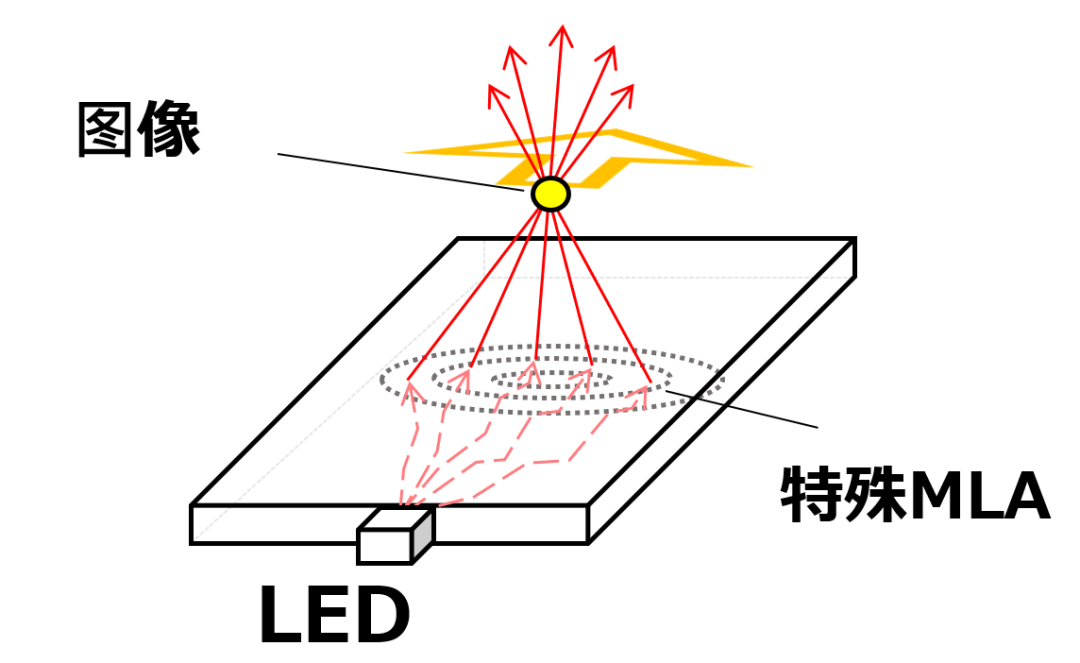

空间投影

通过将导光板的凹形图案制成特殊的MLA（Microlens Array：微透镜阵列），在空中显示图像。由导光板和LED组成的简单结构。

04

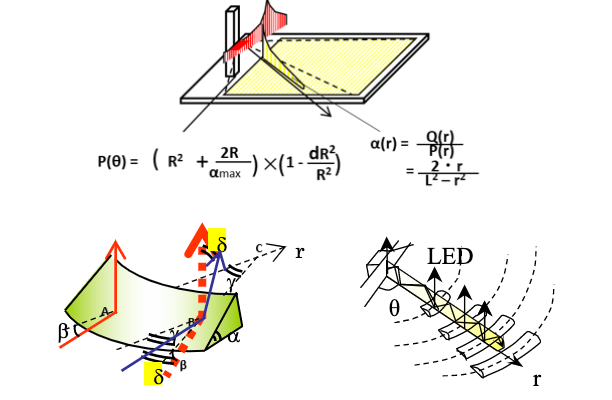

光学设计技术

分别计算100万个微透镜和微棱镜的形状、位置和角度。从而可以精细控制光的方向和强度，实现有丰富质感、立体感的显示和透明性。

05

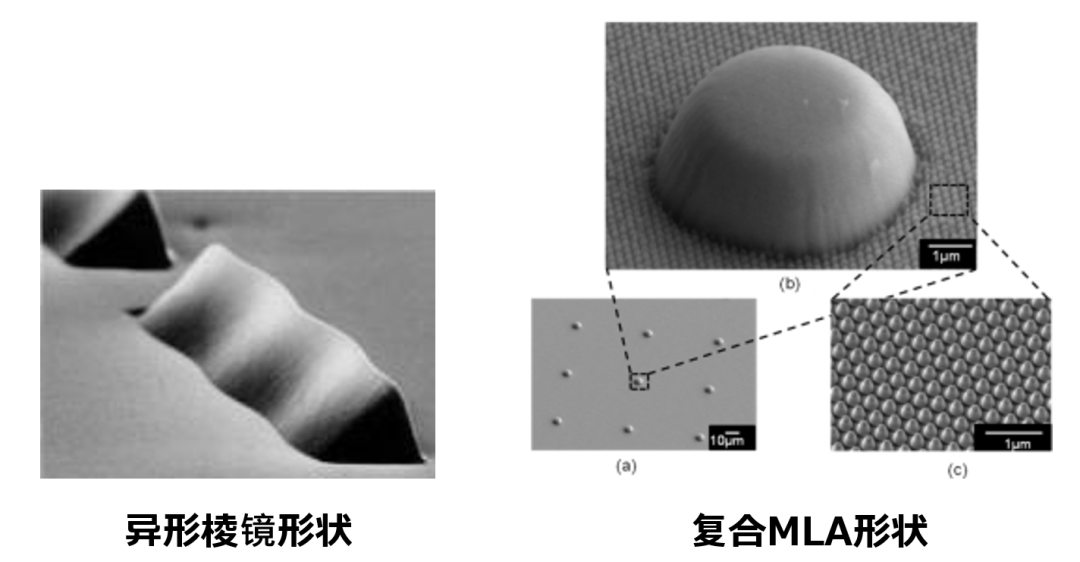

加工技术

能以0.1μm的加工精度自由布置100万个微透镜和微棱镜。此外，通过组合各种加工方法，也可对应高自由度的加工形状。

你知道吗？

以下这些当前高科技电子产品中的

酷炫设计都通过光控制来实现

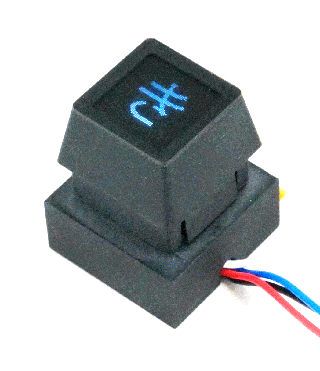

多图案显示切换开关

通过单个光学元件显示多种图案的照明开关，也可进行动画显示。

空中箭头

通过让箭头悬浮在空中，能以浅显易懂的方式引导插卡操作。

3D非接触式开关

通过以3D形式显示ON-OFF状态，能以浅显易懂的方式引导非接触式操作。

娱乐设备用灯饰

兼顾灯灭时的透明性和发光时亮度的导光板，可营造出丰富多彩的演示效果。
