FP7122内置MOS共阳极恒流调光芯片待机功耗测试E

P7122是一款内置100V6A100mΩ规格MOS的降压恒流DC-DC调光芯片，支持0.1-20KHz频率的PWM调光信号，调光深度0.1%，恒流精度2%，输出共正极控制，抽样 FP7122 在待机下的耗电流：

上图中可看到 FP7122 到最高 100V 的时候待机功耗也将近 400uA 而已，大批量生产的时候最大电流也不超过 500uA 。依照 LED 产品应用推算，在 80V 的产品功耗大约是80Vx0.4mA=0.032W，如果是双组输出的话大约是 0.064W，对于整机待机功耗占比重不大 ，可以符合待机低功耗产品的需求。

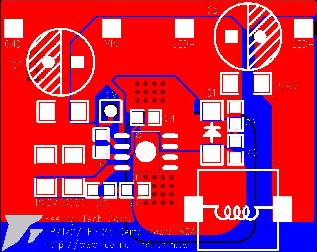

1. CS pin 与 DIM pin 较为敏感，必须缩短走线，尽可能避开电感。

2. VDD 对地电容(C4)尽量靠近 IC。

3. 输入电容(C1)的地尽量靠近电流设定电阻(RCS)的地。

4. PCB 板剩余空间建议都铺铜走地线，对抗噪声有比较好的效果。

5. 电感(L1)要避免靠近 IC，以免干扰 IC 的电流侦测。
