COB封装技术的成熟将成为显示屏一大技术突破

时间:2022-07-08 15:36

人气:

作者:admin

标签: COB  显示屏

导读:COB封装全称板上芯片封装,是将发光芯片用导电或非导电胶粘附集成在PCB基板上,然后进行引线键合实现其电气连接的LED封装技术,是为了解决LED散热问题的一种技术。和传统的SMD表贴...

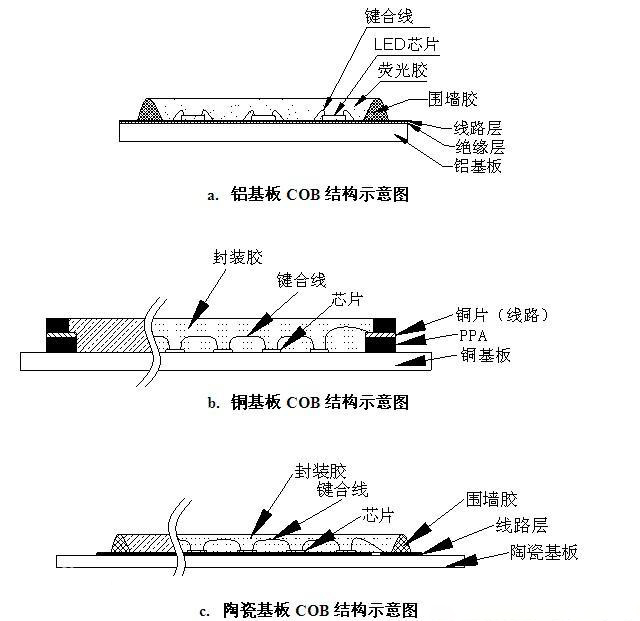

COB显示屏封装技术:

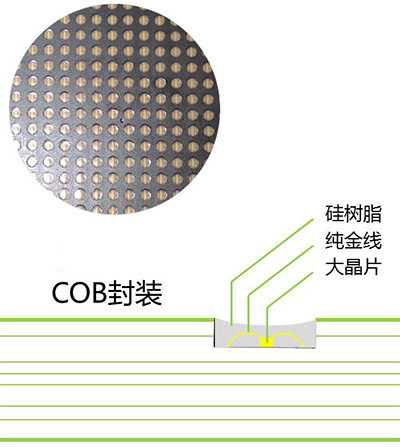

COB封装全称板上芯片封装,是将发光芯片用导电或非导电胶粘附集成在PCB基板上,然后进行引线键合实现其电气连接的LED封装技术,是为了解决LED散热问题的一种技术。和传统的SMD表贴式封装不同,它是将发光芯片集成在PCB板中,而非一颗颗焊接于PCB。COB封装有效提升了LED显示屏的发光光色,降低风险,降低成本。



COB封装优势
1、工艺成本:COB剔除了支架概念,无电镀、无回流焊、无贴片,工序减少1/3。在固晶、焊线流程上和SMD效率相当,但在点胶、分离、分光和包装上,COB封装的效率要高出很多。传统SMD封装的人工、制造费用大概占物料成本的15%,COB则只占10%,造价成本较之SMD全彩减少5%。
2、光学电性:COB全彩在颜色方面一致性好,视角大,光斑均匀,亮度较高,混色效果好等这一些是SMD全彩及点阵全彩无法超越的特点和优势。



3、可靠性:COB封装技术的工艺制程比SMD更少,系统热阻更低,散热性能更好,大幅提高了LED的寿命,基座PCB板面积大,晶片不易结温,光衰较好,产品品质较为稳定。SMD不是跟PCB板直接接触,以至散热面积较小,直接导致其散热性能较差,导致晶片结温上升,致使光衰较大成为SMD全彩技术发展的瓶颈。
4、防水防潮:COB因采用板上点胶成透镜的封装方式,因此在应用于户外时,在防水防潮及防紫外线方面表现较好,而SMD一般采用的是PPA材质的支架,在防水和防潮及防紫外线方面较差,而防水和防潮方面的问题不解决好,就很容易出现失效、暗亮、快速衰减等品质问题。

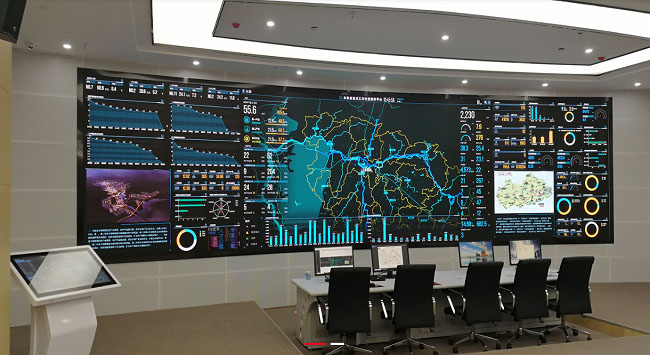

恒彩光电COB显示屏会议屏:



COB P0.9375小间距显示屏产品特点 :
1、 像素高、画质细腻逼真、色彩纯厚
2、 平整度好,画面均匀一致,赏心悦目
3、 高灰度,演播厅视频效果
4、 加强型设计不易变形
5、 大视角成像显示技术,满足大范围角度观看无偏色
6、 防尘防潮阻燃设计、稳定可靠、使用寿命长
7、 采用压铸超薄超轻*的碳素钢结构制作,外形美观,拆卸安装简便易行。

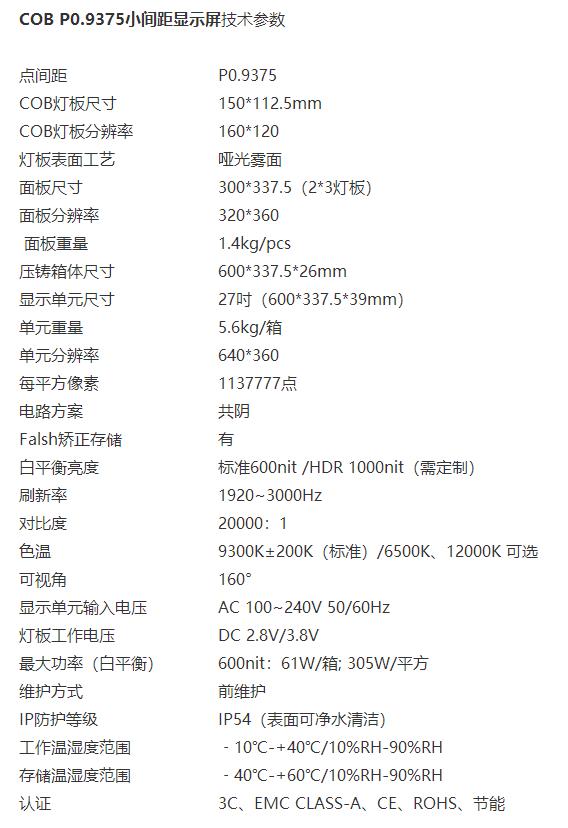

COB P0.9375小间距显示屏技术参数
