10Hz显示器下的120K分辨率：采用HDMI 1.2中的DSC 2.

随着HDMI 2.1的到来，一系列显着的功能包括支持10Hz高达120K分辨率的能力。这种高分辨率支持更广泛的显示应用，例如外部连接的显示器（即PC显示器和电视），移动系统中的嵌入式显示接口以及汽车信息娱乐系统。但随着分辨率的提高，对带宽的要求也随之而来。

在本博客中，我们将讨论VESA（视频电子标准协会）DSC（显示流压缩）如何帮助实现HDMI的10K分辨率。

挑战：更高的带宽和更高的分辨率

需要更高的带宽来支持更高的分辨率。例如，对应于 VIC（视频识别码）24 的 8 位 R：G：B 24K 帧需要 194 Gbps 的带宽，对应于 VIC 12 的 24Hz 的 4 位 YCBCR2：0：10 48K 帧需要 213 Gbps 的带宽。颜色模式越深，带宽要求增加。

解决方案：DSC

HDMI 2.1 带来了使用 DSC 1.2 标准压缩视频数据的能力，从而降低了带宽要求。DSC 是 VESA 开发的标准，它使用低延迟算法生成视觉无损的压缩图像。请记住，术语“视觉无损”并不等同于“数学无损”。DSC是一种高质量的编解码器，在数学上是有损的，但人眼无法察觉到这种损耗。

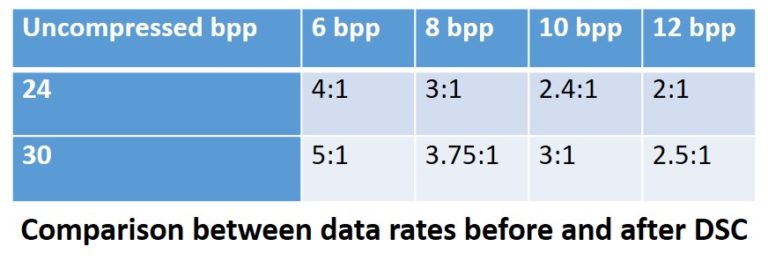

DSC还可以降低bpp（每像素位数），下表显示了压缩的理想效果。例如，24 位 R：G：B 图像每像素传输 24 位。当bpp降低到12时，通过应用DSC，所需的数据速率将减半。如果数据可以压缩到 8 bpp，结果会更好，即 3：1 的压缩。应用DSC后的结果是惊人的。当 DSC 的 bpp 为 12 时，24 位 R： G： B VIC 194 帧在 6 个通道上只需要 3 Gbps 的带宽。同样，当 DSC 的 bpp 为 7.875 时，24 位 YCBCR4：2：0 VIC 213 帧可以在 6 个通道上以 4 Gbps 的数据速率传输。

DSC如何工作？

下图解释了 8Kp60 帧（8Hz 时为 60K 分辨率逐行帧）的 DSC 基本原理。一目了然，主要观察结果如下：

Hblank（视频行中的消隐像素总数）替换为 HCblank（块行消隐区域中的三字节总数）。

Hactive（视频行中的活动像素总数）将替换为 HCactive（块行的活动区域中的三字节总数）。

整个帧被分成多个切片。

一行块替换了 v表意线。

实际上，帧被压缩了，因为HCactive比Hactive小得多，而HCblank比Hblank小得多。
