TOPWAY智能显示模块入门-快速搭建一个显示界面

一、认识”智能显示模块”

拓普微公司的”智能显示模块”是一款工业级的液晶显示屏。

主要功能特点：

1. 组态搭积木方式设计显示界面

有专用的上位机软件提供给我们，让我们用来设计界面。

拖拖控件方式就可以设计出界面了, 跟做PPT拖拽控件差不多。设计界面非常简单。

做好的界面可以存储在屏里面，最大能存储1000个界面。

1. 对外是串口指令通信

屏与单片机(设备主板)交互是通过RS232或UART或RS485或RJ45网口进行通信，只需发送简单的命令就可以了。

如： 发个命令就可以调用存储在屏的画面。

发个命令就可以改变一个数字的值等等。

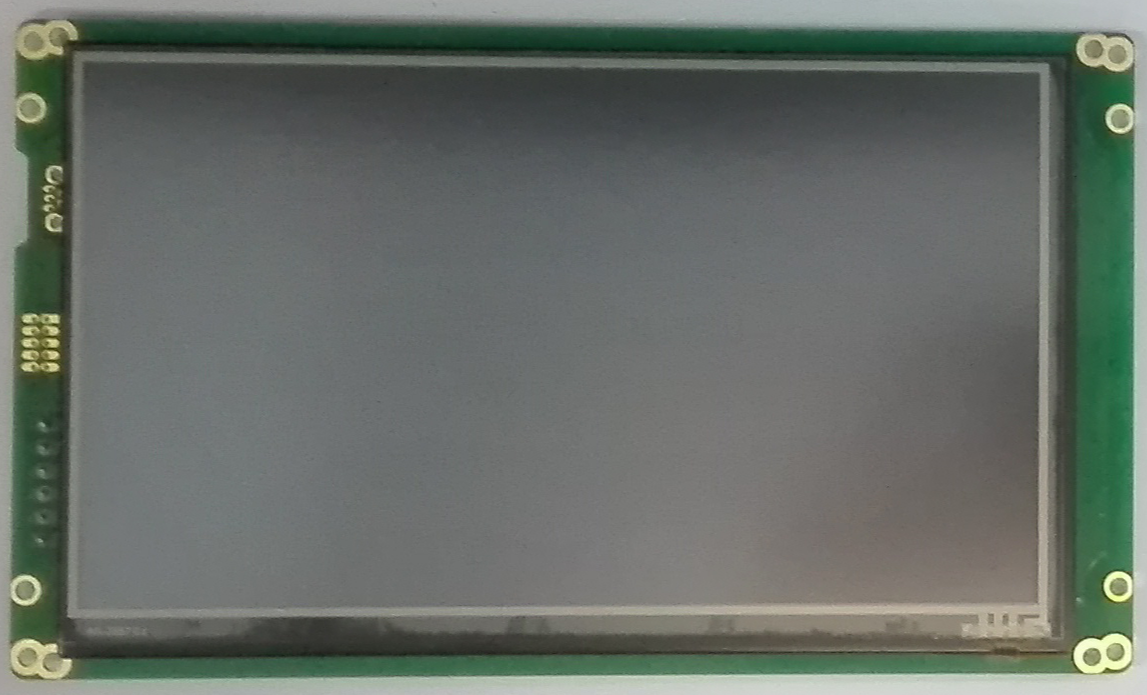

实物图：

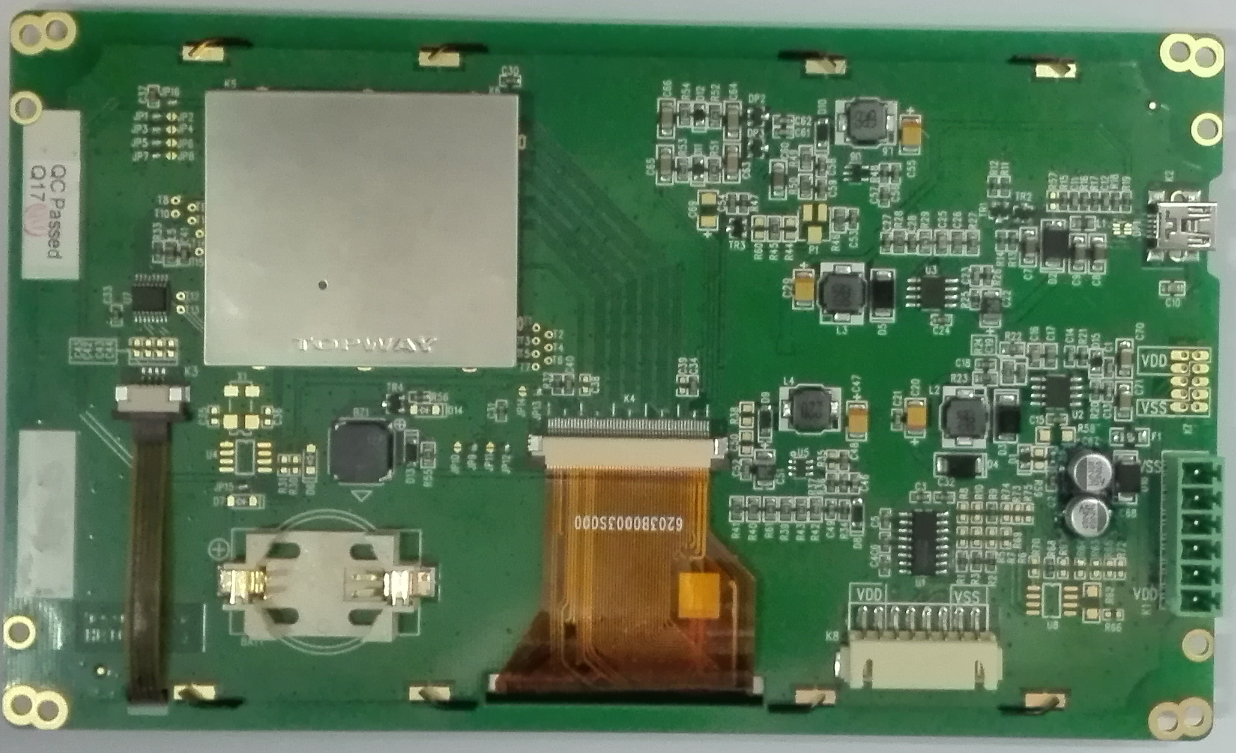

正面	背面
开发工具截图

二、界面开发工具介绍

界面开发工具是专门用来设计显示界面的软件，设计界面不需要写代码，该工具提供了十多种常用的控件

(文本控件、数字控件、触摸按钮、日期时钟、二维码控件、进度条控件......等等),

比如显示二维码时，只需要把二维码控件拖到指定位置设置好参数即可。使用起来非常简答。

该工具需要提前安装在WINDOWS电脑中(winxp - win10系统)。

(软件获取地址：http://pub.topwaydisplay.com/SmartLCD/series_RGT(2017)/)

以下简单介绍：

1、解压安装

安装比较简单，点几次”下一步”就可以完成安装。

2、工具介绍

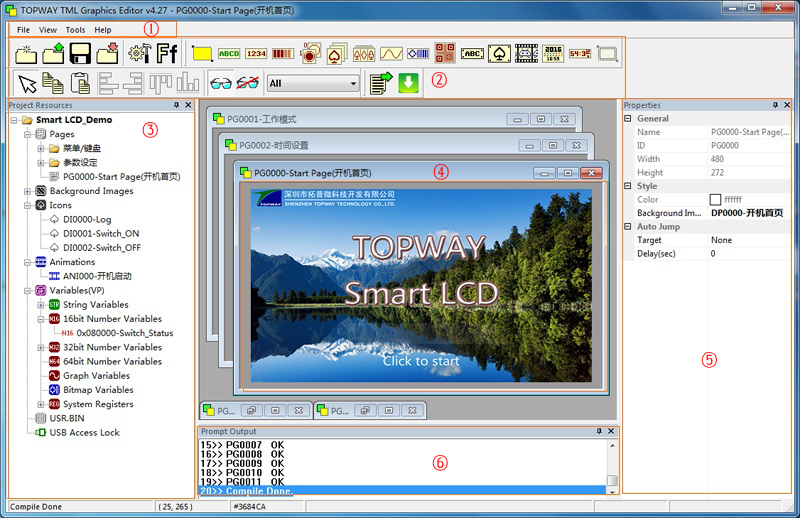

① 菜单栏 ② 工具栏 ③ 资源窗口 ④页面工作区 ⑤ 属性窗口 ⑥ 输出(提示)窗口

三、创建显示工程

创建工程比较简单，只需一下几步。

第一步：打开开发工具

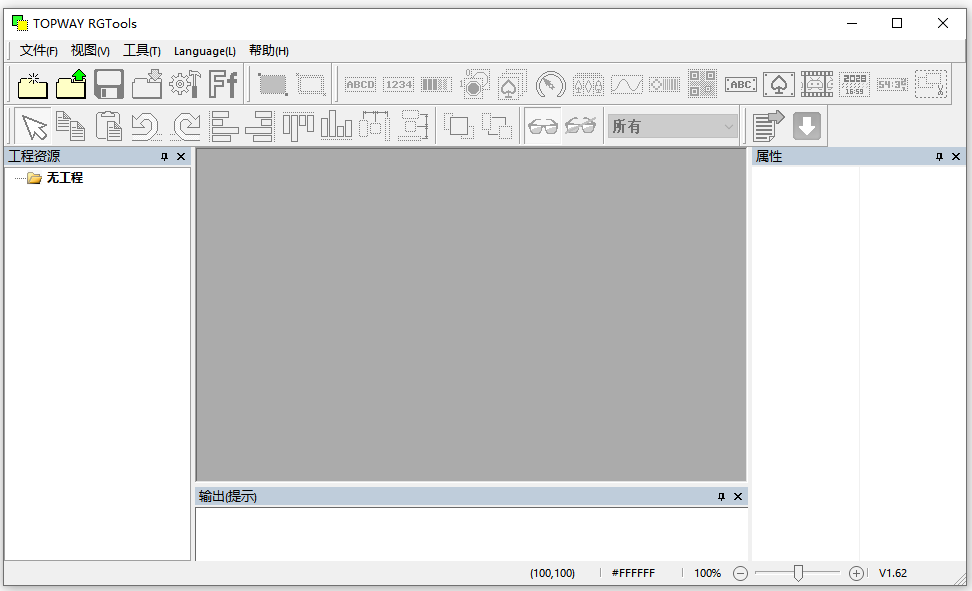

打开后的软件窗口如下：

第二步：新建工程

菜单栏->文件->新建工程(N)

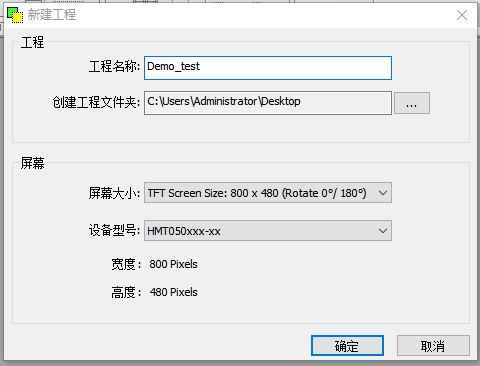

第三步：输入参数

工程名称：任意名称 创建工程文件夹：工程的存储路径 屏幕大小： 一定要和屏的分辨率相同，否则显示乱。 设置型号：具体的液晶屏型号。 输入完成后，点击确定，工程即可创建完成。 后续会分享如何创建画面和控件使用。

四、新建一个页面(画面)

显示工程创建完成后，我们正式开始创建显示画面，并在画面上显示一行字“hello world”。

步骤很简单，如下：

第一步：建立页面

在”工程资源”窗口中的“页面”项上右击鼠标，弹出的菜单中 选择”新建页面”即可。 新建后的页面默认是空白的，白色背景。 此时若把显示工程下载到屏中，屏幕会显示 一个纯白色的画面。

第二步：新建静态字符串控件

工具栏上点击”静态字符串”控件

在空白的页面中“画”出一个控件。 (“画”意思是在空白位置点下鼠标左键，不松开滑动一下再松开”)

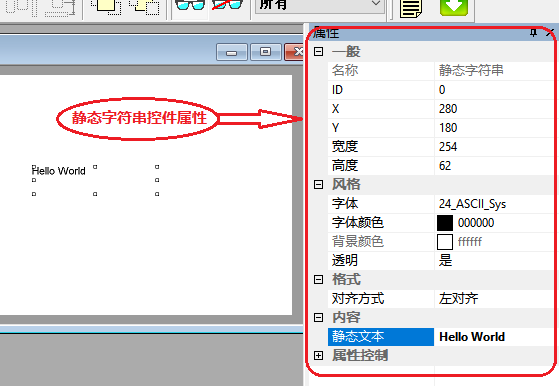

第三步：设置显示内容

点击创建完成后的“静态字符串控件”,右侧属性窗口会出现该控件的属性表。 在”静态文本”熟悉中输入”Hello World”即可设置完成。 注：字体、颜色、字大小都可以在属性表中设置。

五、下载并供电显示

界面开发工具带有”一键下载”功能，非常方便调试时使用。

下面分享如何把做好的显示工程下载到屏中，并给屏供电让显示。

第一步：使用mini-usb线缆连接屏和电脑

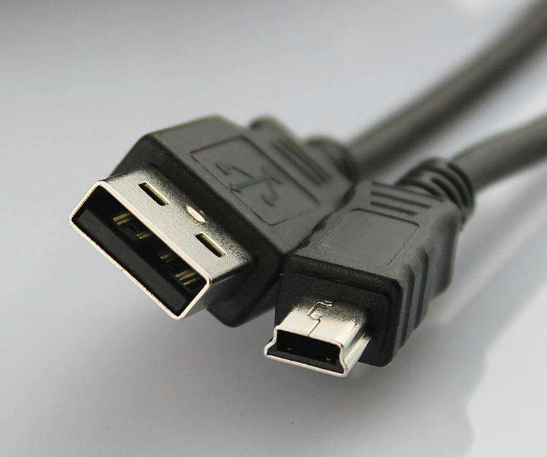

注意： - 不要给屏再单独供电. (屏会从电脑USB口取电). - 建议USB线长度不超过1.5米，否则电脑会无法识别到屏。 mini-USB线

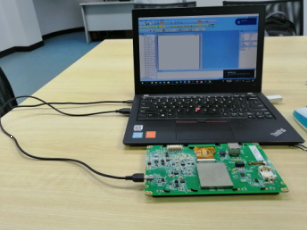

USB线连接屏和电脑

第二步：进入下载窗口

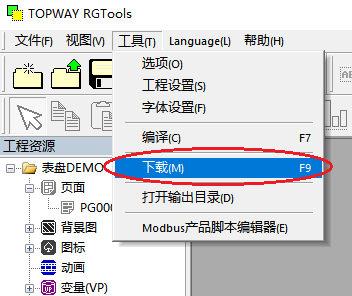

路径：菜单栏->工具->下载(M)就会弹出下载窗口。

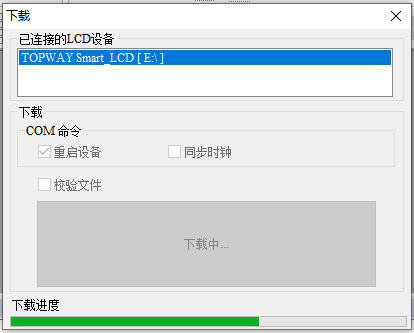

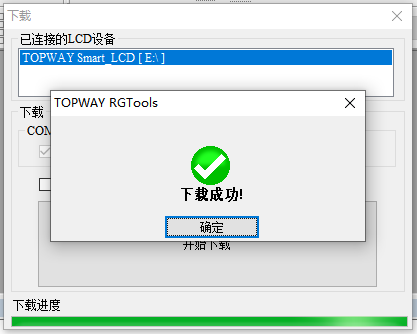

第三步：开始下载

点击开始下载按钮开始下载。

第四步：给屏供电

供电时参考手册，提供正确的电压。
