LCD电阻触摸屏的设计安装

如今LCD 触摸屏的应用在日常生活中已经很常见，触摸屏的人机交互简单快捷，本文介绍了在设计安装LCD的电阻式触摸屏时，我们需要注意的事项。

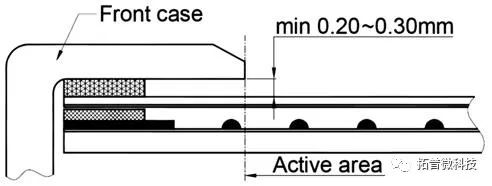

1. 为避免有误动作, 应避免模具外壳直接压在动作区上。

模具外壳与触摸屏表面应留有一定空隙(约0.20mm ~ 0.30mm)。

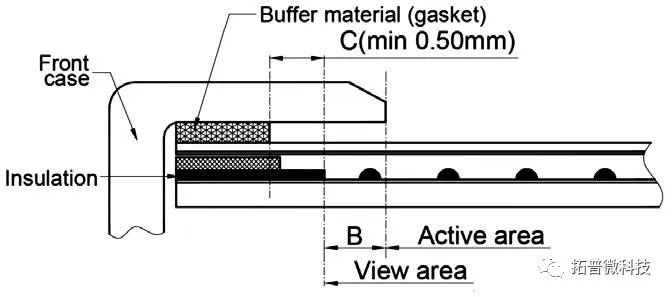

2. 设计机壳时，应注意用机壳保护触摸屏四周的非操作区域(AA), 此布线区域的厚度较厚一些, 按压此区域会造成ITO Film较大变形，容易导致ITO损坏，影响使用寿命。为了保护屏和避免误操作，我们建议壳应覆盖动作区的边缘，并且在触摸屏与外壳之间使用缓冲物(垫圈), 建议机构尺寸为: B≥0.50mm; C≥0.50mm。

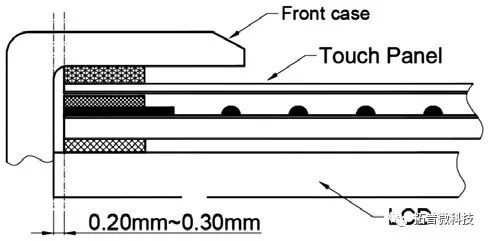

3. 机壳与触摸屏组装时, 应考虑到机壳内侧与触摸屏留一点空间(约0.2mm ~ 0.3mm)。

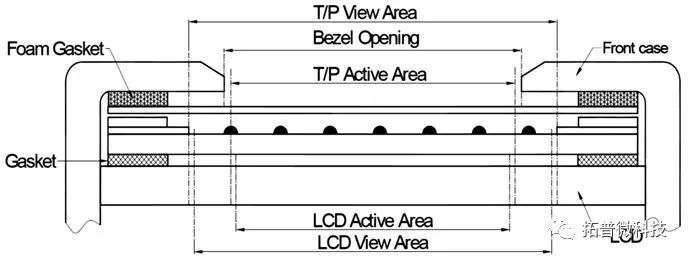

4. 一般设计来说,

触摸屏的可视区(V.A.)应不小于LCD 的可视区(V.A.)。

触摸屏的动作区(A.A.)不小于LCD 的动作区(A.A.)。

之前的文章中我们也有介绍过电阻触摸屏的优势，以及液晶屏电阻式触摸功能的实现 ，详细信息可登录我司官网查看。
