LCD中的OTP是什么意思 为什么需要OTP

01

OTP的概念

OTP(One Time Program):TFT-LCD产品在模组后段为了消除画面抖动现象进行画面校正的制程，目的是消除画面Flicker

OTP电性原理：调节Vcom的DC值，使液晶的Vcom电压在正半周与负半周周期夹差电压一样，消除Flicker现象

02

为什么需要OTP

客户端的接口不支持和我们自己的产品IC之间通信，即不支持写初始化，所以产品的电学功能以及光学特性需要固化在IC中，所以需要我们来进行OTP操作。

03

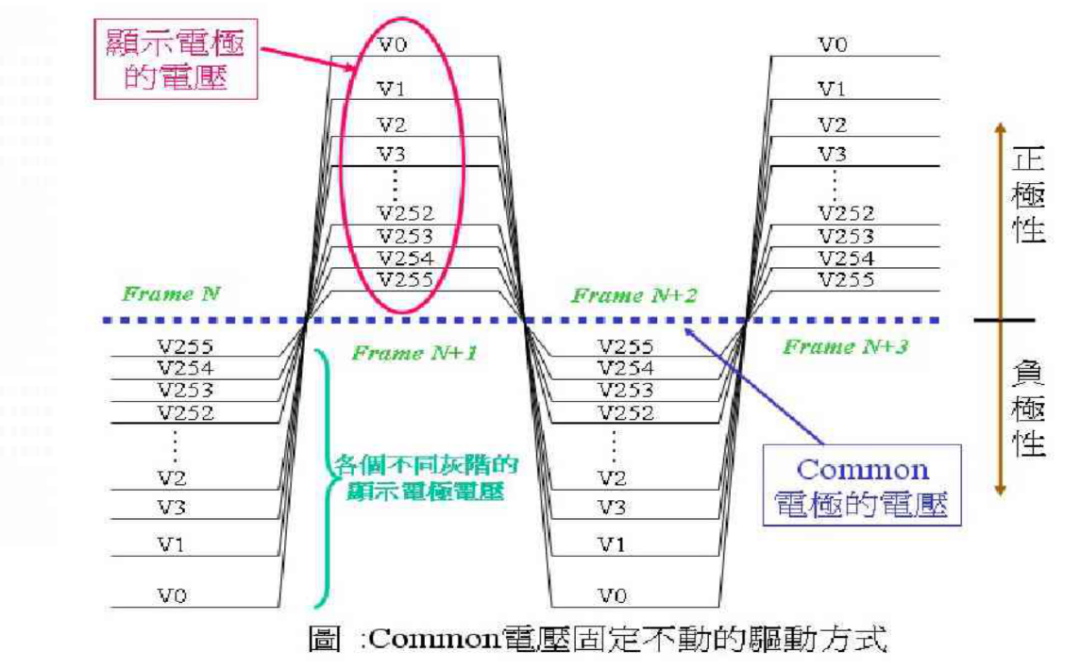

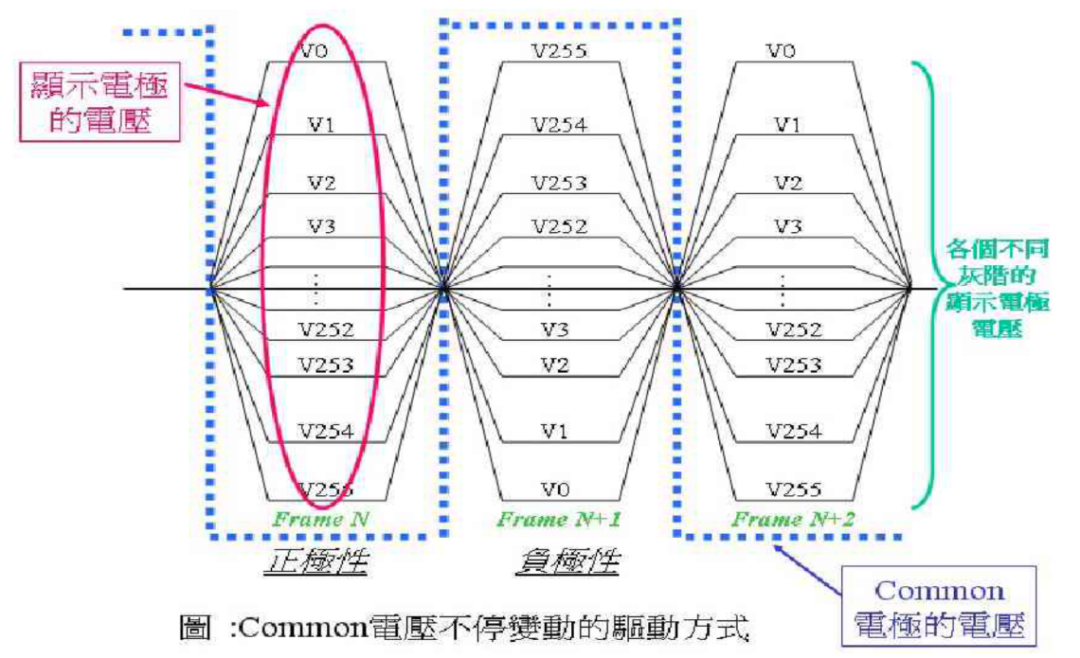

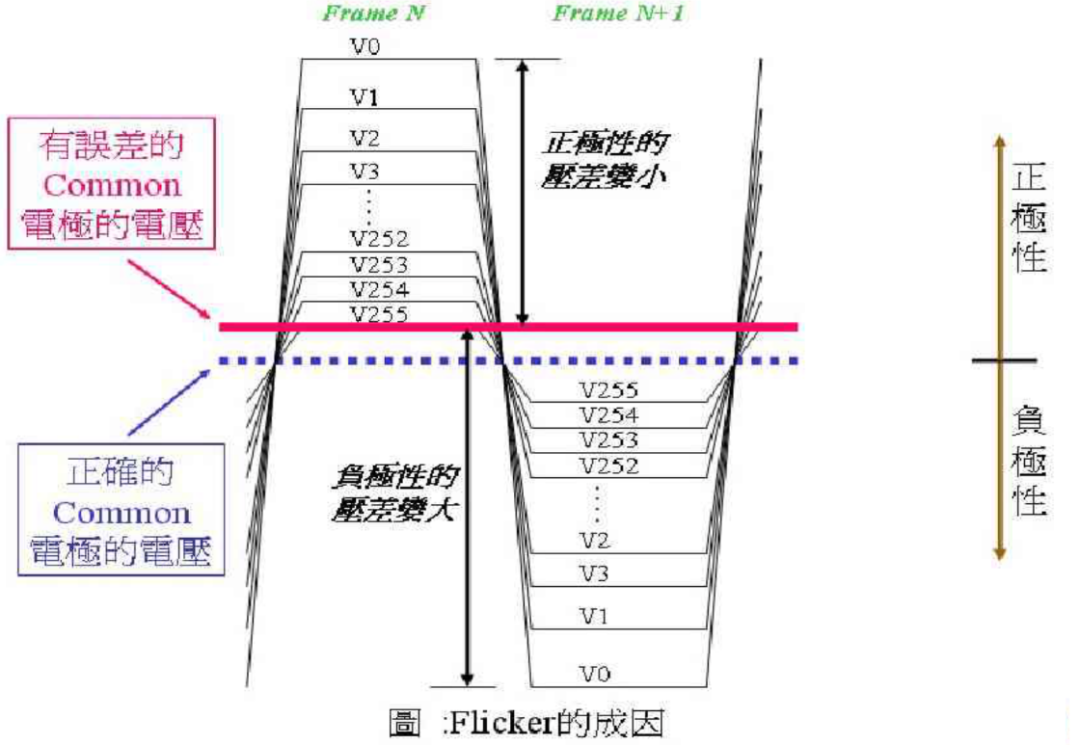

OTP Flicker 成因

Flicker 成因主要是V-Common 电压偏移造成的。

04

OTP Flicker 调整

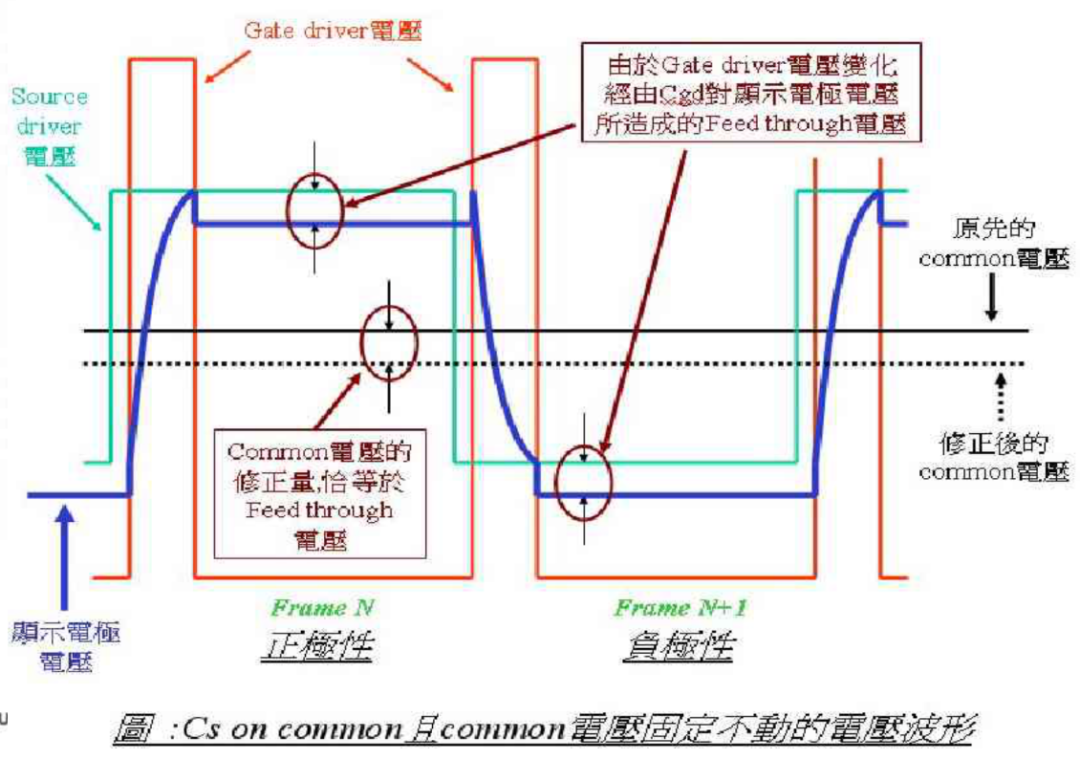

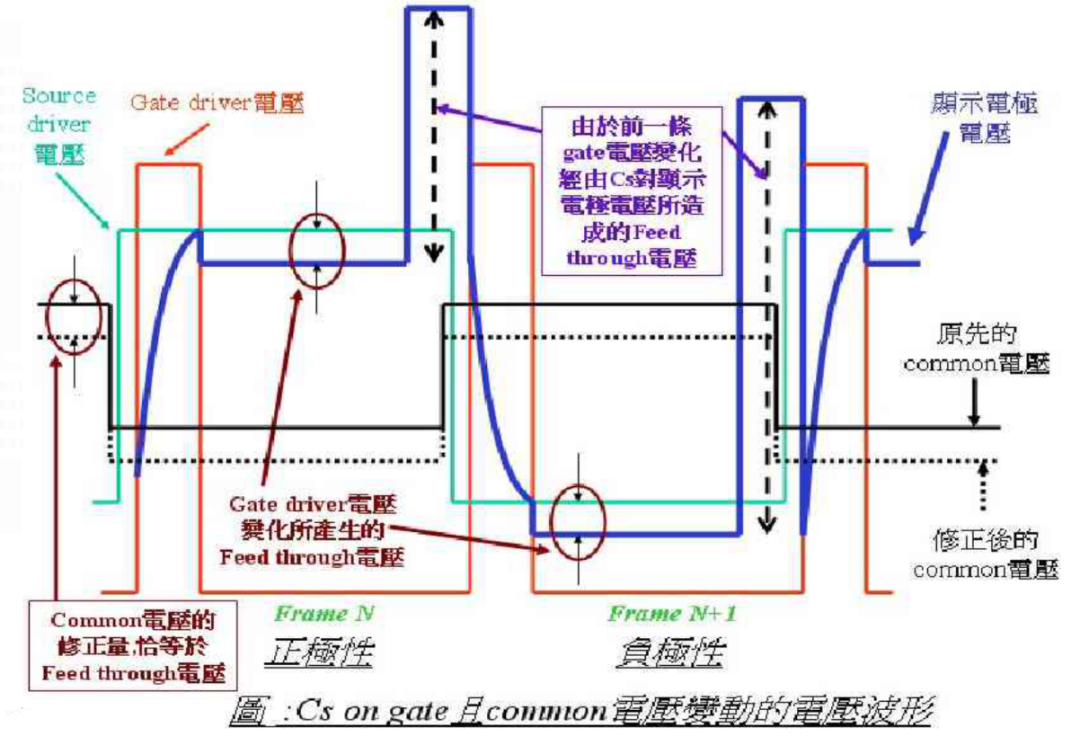

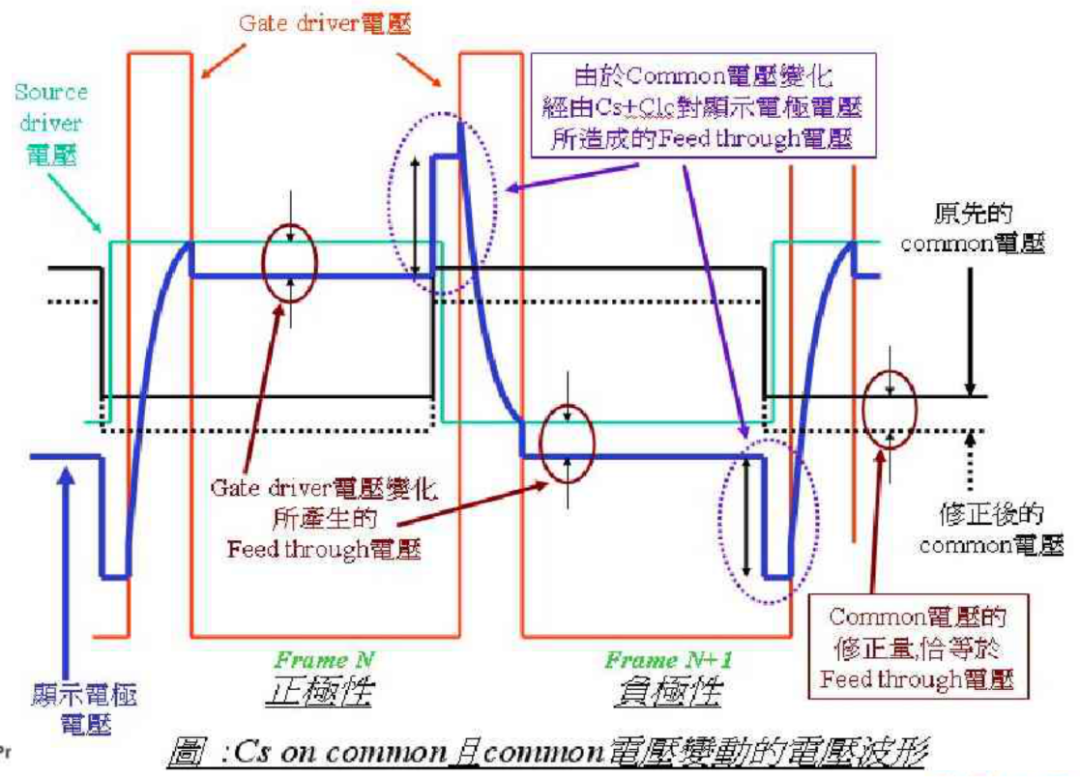

不同电路common电压修正后如下图所示：

05

OTP Flicker画面定义

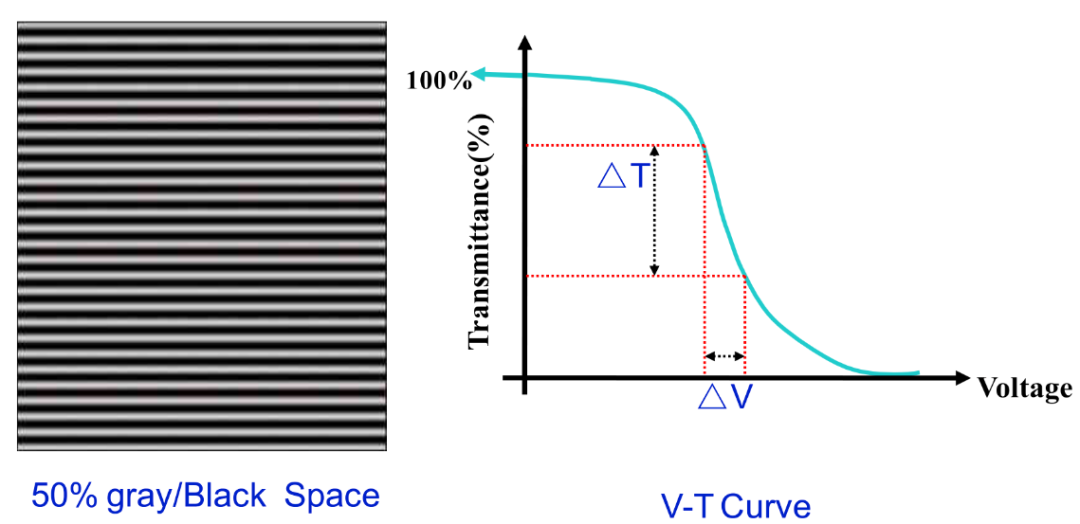

Flicker画面定义:Flicker就是我们通常所说的画面闪烁或是画面抖动，主要是因为panel在画面扫描时，前后两frame亮度不均匀而引起，Flicker表现较明显的画面为50% gray/Black Space。

06

Flicker与Vcom特性关系

Vcom电压为IC所提供,由上图的曲线可得,在IC内部可以找到最合适的Vcom电压值，使得画面达到无闪烁状态(理想情况下)!

07

Flicker量化

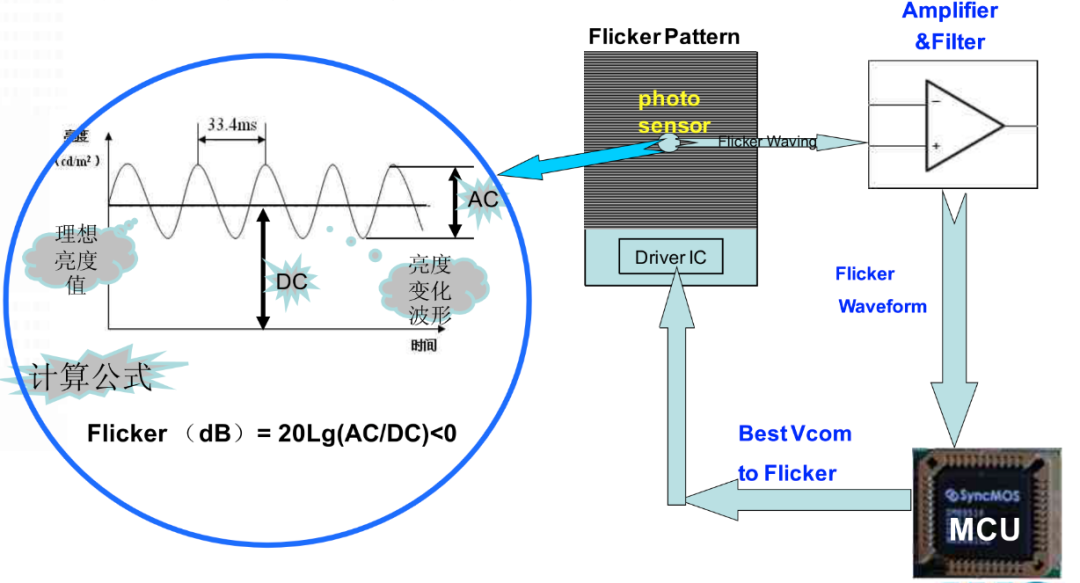

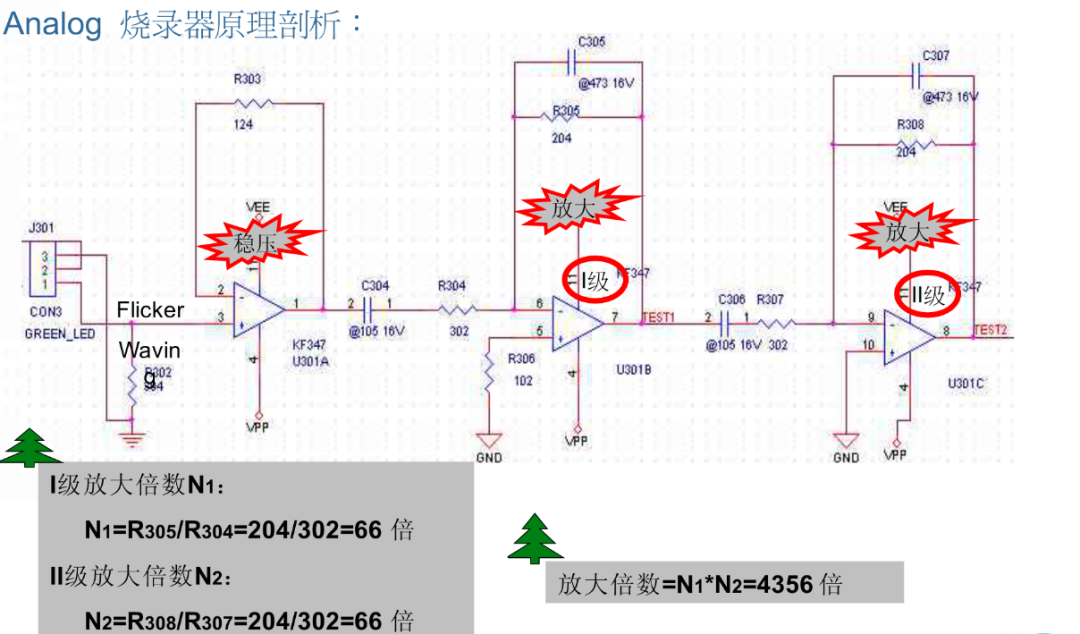

Flicker 量化:由于flicker是两个frame的亮度变化表现，目前可以使用仪器量化flicker值，原理如下：

08

OTP Block工作原理

OTP原理定义:OTP通过photo sensor侦测不同Vcom下panel flicker pattern的亮度表现，寻找在不同Vcom电压下panel的最小AC 波形幅值，并记录此时的最佳Vcom值，通过治具回路烧入于IC中。

简单讲，OTP就是寻找到IC内部最佳的Vcom电压并记录于IC中。

09

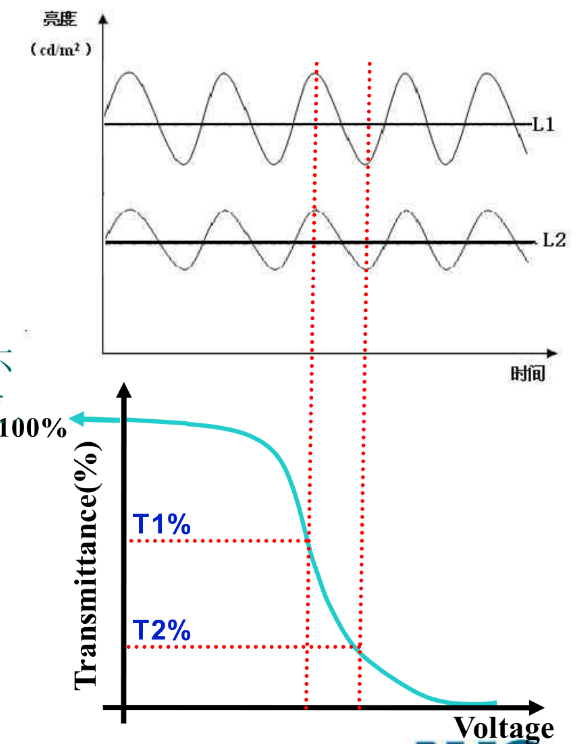

B/L 亮度理论推理

Flicker (dB) =20Lg(AC/DC)

假设B/L 亮度为L,flicker是画面亮度变化弓起，画面亮度又对应不同的穿透率，假设两个frame的穿透率分别为T1%，T2%目T1% >T2% 则在L亮度时，AC/DC=(L*T1%-L*T2%)/L=T1%-T2%

Pixel电压与Vcom夹差电压不变，穿透率不变，则AC/DC在不同B/L亮度下表现为定值，

按理论解释: 在不同亮度下，AC幅值会随着亮度增加而等比放大，但AC/DC 的比值为定值，flicker亦为定值。

10

OTP 烧录原理

OTP(OneTime Program): photo sensor侦测到不同Vcom(DC)下panelFlicker等级，烧录器取其最小所对应Vcom值，烧录于IC中。

每颗IC都有自己的写入烧录流程，IC SPEC中均有相关流程图。

OTP电压稳定是个很关键的因素，但是实际烧录过程中可能会存在产品烧录异常导致浪费或者异常画面无法检出的问题，所以一定要回读检查才行。
