随着LED业内竞争的不断加剧,LED 品质受到了前所未有的重视。LED在制造、运输、装配及使用过程中，生产设备、材料和操作者都有可能给LED带来静电(ESD)损伤，导致LED过早出现漏电流增大，光衰加重，甚至出现死灯现象，静电对LED品质有非常重要的影响。金鉴检测为LED产业客户提供第三方LED抗静电能力测试服务，帮助客户采购到高质量的产品。
测试样品种类：
芯片裸晶、插脚式灯珠、常规贴片灯珠、食人鱼、大功率灯珠、模组及数码管。
LED静电失效原理：
由于环境中存在不同程度的静电，通过静电感应或直接转移等形式LED芯片的PN结两端会积聚一定数量极性相反的静电电荷，形成不同程度的静电电压。当静电电压超过LED的最大承受值时，静电电荷将以极短的时间（纳秒）在LED芯片的两个电极间放电，从而产生热量。在LED芯片内部的导电层、PN结发光层形成1400℃以上的高温，高温导致局部熔融成小孔，从而造成LED漏电、变暗、死灯，短路等现象。
扫描电镜下的LED静电击穿点（放大倍数：1.3万倍）
检测设备：
LED抗静电测试仪
检测标准：
国际电工委员会的《IEC61000-4-2》、国际静电协会的《ANSI-ESDSTM5.1.2-1999》、国际电子器件联合委员会的《JESD22-A114/115c》
检测方法说明：
抗静电属于破坏性测试，采用抽样检验方式
抽样等级标准可参考重要指标类来抽样以及判定
抗静电指标通常依据批测数据中最低值为重要参考
质量好的LED抗静电值程较集中的分布，高低差异较小
|
人体模式 （HBM） |
机械模式 （MM） |
等级水平说明（仅供参考） |
| <250 | <100V | 抗静电能力特别差，特别容易受到静电击伤，质量极差，死灯是无法控制。一般环境下都不具备抗静电能力。 |
| 250-500 | 抗静电能力很差，很容易受到静电击伤，质量也很差，死灯经常出现，一般环境下几乎不具备抗静能力。 | |
| 500-1000 | 抗静电能力较差，时常出现静电击伤，质量较差，死灯偶有出现。也有程度不强的抗静电能力。 | |
| 1000-2000 | 抗静电能力一般，不易受到静电击伤，较强一些静电也会损伤LED，质量一般。 | |
| 2000-4000 | 100-200V | 抗静电能力较好，不易受到静电击伤，一般环境下静电不会损伤LED，质量较好。 |
| 4000-8000 | 200-400V | 抗静电能力好，很难受到静电击伤，较强的静电环境下也不会损伤LED，质量好。 |
| >8000V | >400V | 抗静电能力很好，很难受到静电击伤，几乎不存在静电损伤的可能，质量很好。 |
检测数据：

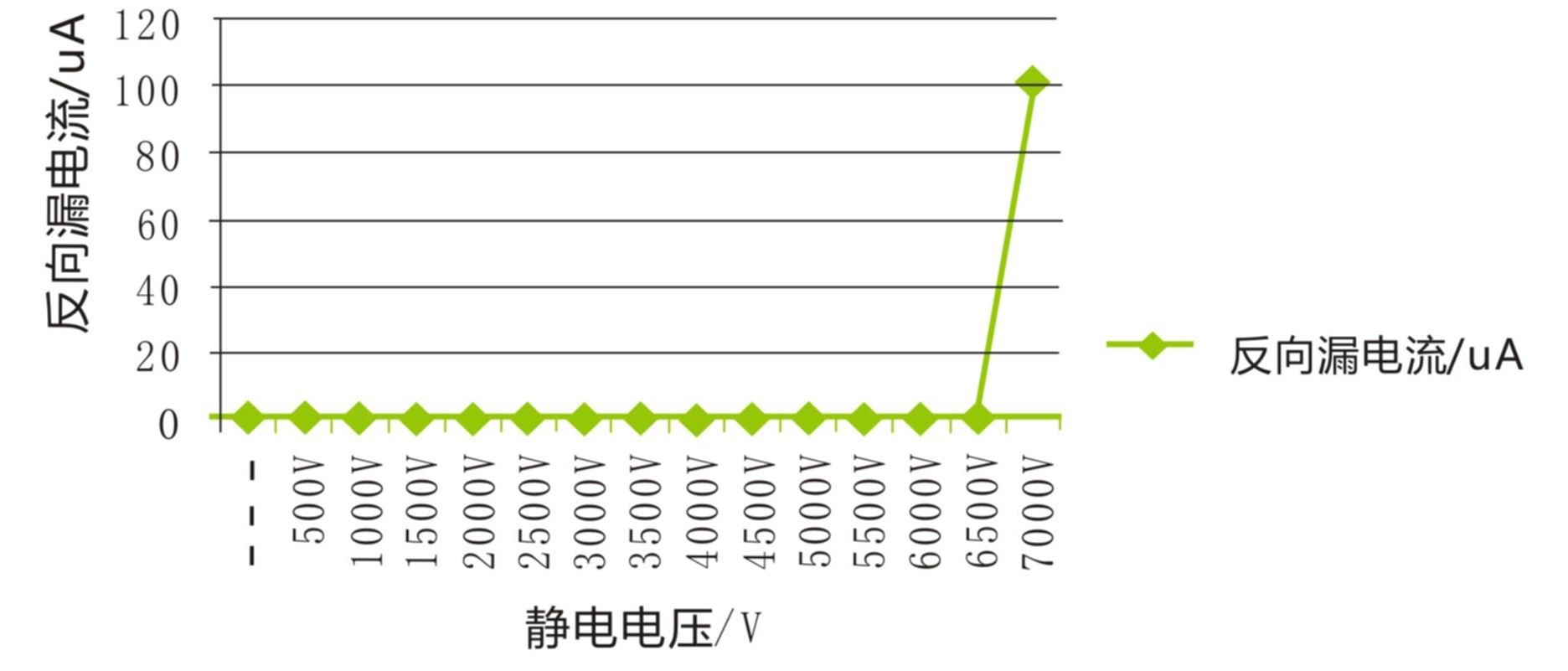

LED反向漏电流显著增加
考察某个静电敏感度为7000V的LED的漏电流变化过程，在静电电压小于其敏感度时漏电流基本不变，而当静电电压达到其敏感度时，反向漏电流会大幅跃变。

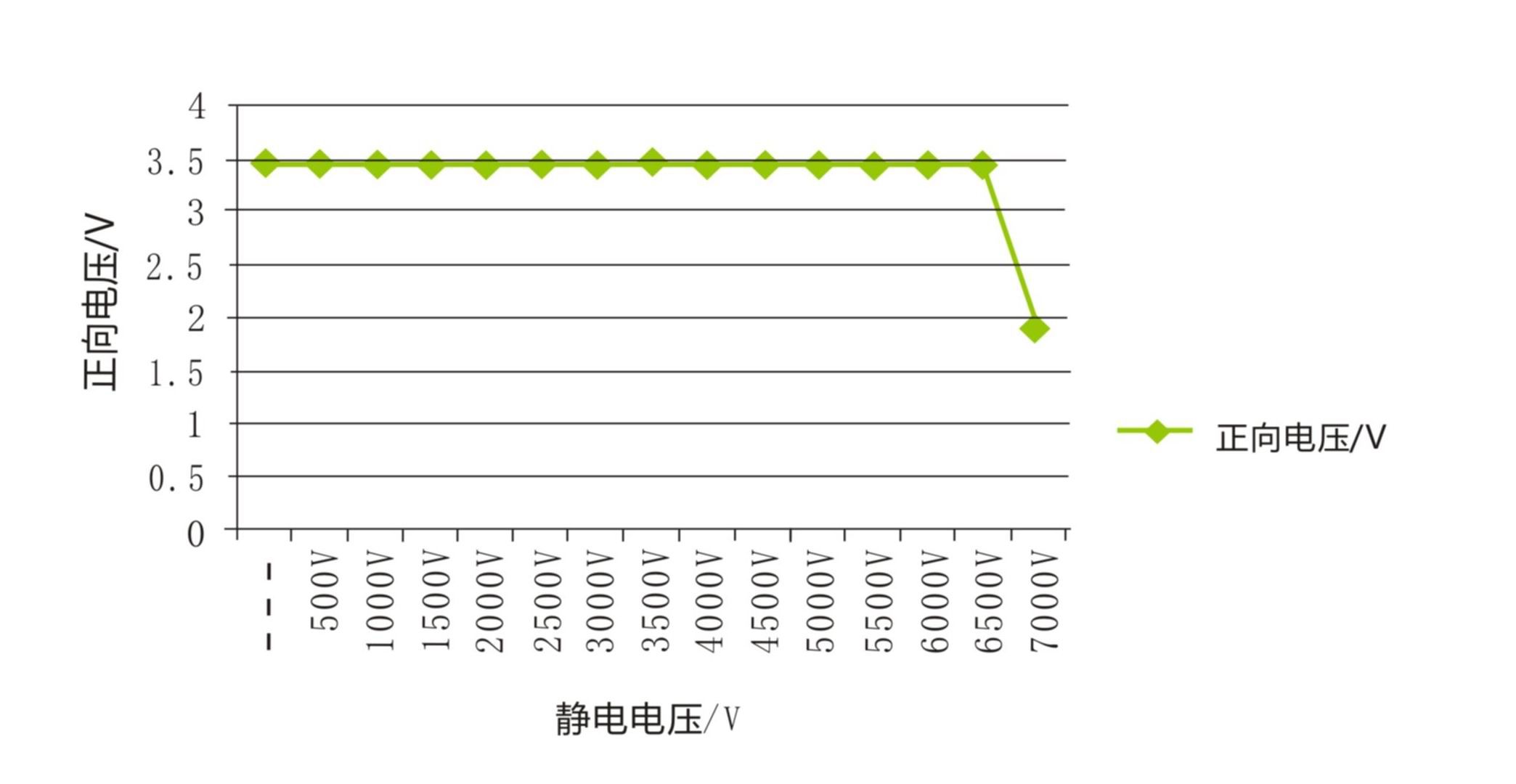

LED正向电压减少
考察某个静电敏感度为7000V的LED的正向电压变化过程：在静电电压小于其敏感度时，正向电压变化甚微，而当静电电压达到其敏感度时，正向电压会出现跃变。
