设计一个门控灯开关的详细资料说明

　　卫生间是每天必去的地方，晚上进卫生间要开灯、关灯，真是麻烦。有时忘了关灯，还浪费了电能。这里介绍一种门控开关的电路，制作简单，家庭卫生间安装此门控开关后，开门卫生间灯亮进去后关上门灯仍然亮；开门出卫生间灯灭，再关门灯仍然灭。你说好玩不好玩？赶快行动吧！不过，别忘了看下面的说明哦。

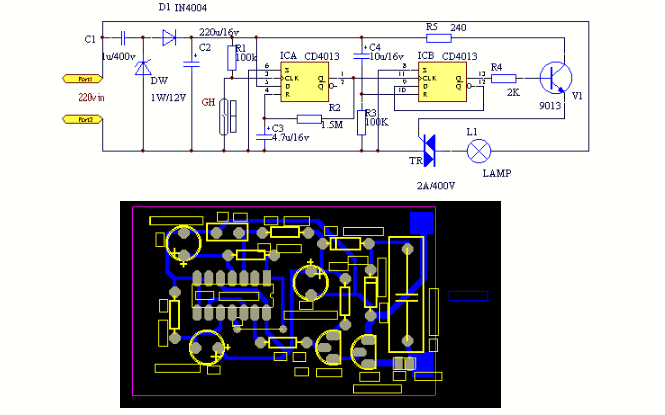

　　电路工作原理：门控开关电路如下图，电路采用D型触发器CD4013组成开关记忆电路，IC-A接成单稳态电路，IC-B接成双稳态电路。GH为常开型干簧管，平时门关闭时GH闭合，。开门时，GH断开，IC-A的Q1端输出高电平触发IC-B，使Q2输出高电平，双向可控硅导通，灯亮，IC-A的单稳时间由R2，C3的数值决定，图中元件数值的单稳时间为7秒，在此时间内，无论GH启闭多少次，Q1均输出高电平，故在单稳时间内开门、进门和关门Q1均保持高电平。单稳时间结束后，人开门出卫生间，Q1又输出高电平，Q2翻转为低电平，灯灭。

　　元件选择：所有元件按图中标明的型号选用，GH选用Ø3*27常开型干簧管，磁铁可以选用废塑料文具盒磁碰头内的磁条。安装时应使干簧管和磁铁紧密靠近，并在门关闭状态时干簧管闭合。

　　电路只要接线无误，安装正确，无须调试即可正常工作。如果你做好了，别忘了告诉我哦。
