开关稳压器获重生 亮度LED闪光灯标功劳最大

　　该闪光灯标电路（图1）可用于在高速路上发出求救信号，在停车场、医院和酒店等场所指示方向。该电路使用了一个大功率LED，其亮度高于普通的白炽闪光灯。采用6V或12V SLA（密封铅酸）手提灯电池供电，使得电路非常轻便。

　　图1：闪光灯标电路图。

　　MC34063单片式开关稳压器子系统是电路的核心（图2），最初打算用于DC-DC转换器。该器件在8引脚DIP封装中集成了电压基准、比较器、带有源峰值电流限制电路的占空比受控振荡器、驱动器和大电流输出开关。

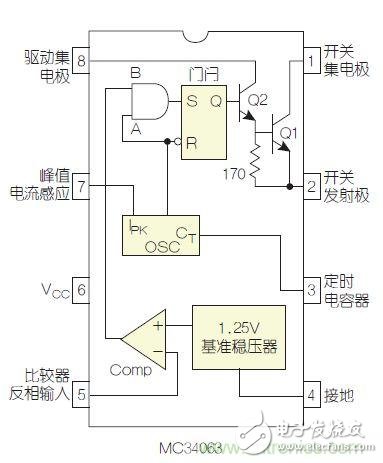

　　图2：MC34063是该电路核心。

　　在6V～12V直流电源下，该电路驱动1W大功率LED以约5%的占空比短暂闪烁。通过监测VCC与输出开关（引脚1）间放置的1Ω检测电阻R1的压降，即可实现对LED的限流。

　　1 W白光LED的最大电流能力约为350mA。在一个周期开始，C1开始充电，LED电流迅速升高，R1两端压降（Ipk检测引脚IC1-7对其进行监控）随之增加。

　　当该电压相对引脚6高于330mV（即330mA）时，IC中的限流模块提供额外电流，为定时电容C1充电。这使其很快就能达到振荡器阈值上限，然后输出开关将会关断，C1开始放电。可以通过更改C1的值来改变闪烁频率，100μF电容约可提供4Hz频率。

　　由于LED只是非常短暂地闪烁，散热问题几乎可以忽略不计，一个星形金属基印制电路板（MCPCB）即可满足LED的散热需求。
