光敏开关电路于规模自动照明中的应用

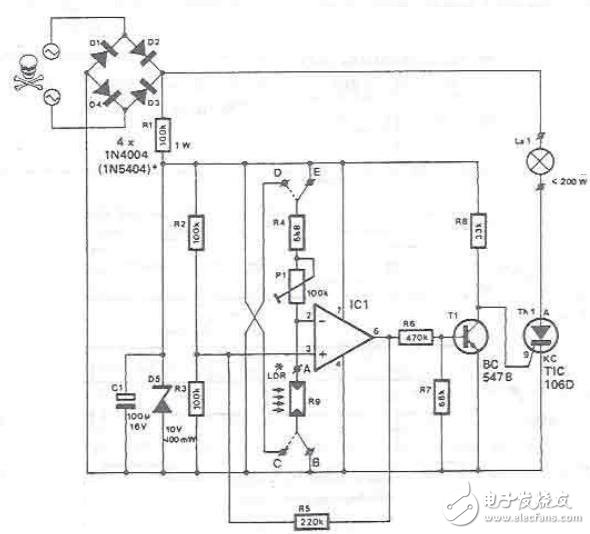

　　一个非常简单的光敏开关电路，可用于在规模自动照明等应用，一束光的作用下自动打开门，可使用电子计划从下图。这种光敏开关电路使用照片的检测方法电桥电路，并放置在一个比较“平衡电桥”探测器使用的元素 。比较器输出通过一个晶体管可控硅。对于这条赛道，必须采取防护措施，因为它不是从光致抗蚀剂（LDR）的绝缘。IC1是比较配置和使用的电压会在反相输入端（负）的潜力将超过同相输入端电压约1.8 V时 。

　　电阻R5创建一个滞后约1 V的振荡光的限制，以防止T1和晶闸管 。比较器的临界点，可从P1调整。随着电位设置为最低（最小阻力）灯将被点亮黄昏。如果您想了解更多的灵活性，取代的1Mohm价值P1 。如果你想反向操作，在光敏计划的立场是可以改变的P1/R4组 。LA1灯熄灭，在这种情况下，在黑暗中。最大栅电流250微安的Th1，这意味着你需要使用一个非常敏感的晶闸管 。
