透析DLP投影机核心 DMD芯片图文介绍

　　在文中我们以图文方式介绍DLP投影机的核心——DMD芯片。

　　DMD芯片工作原理

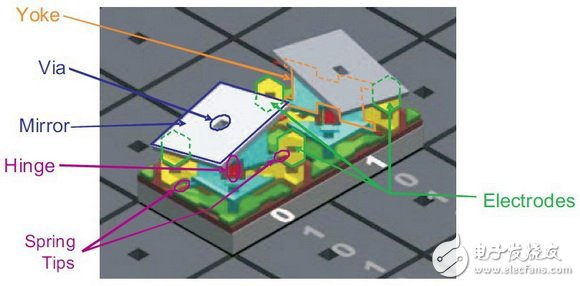

　　微反射镜结构

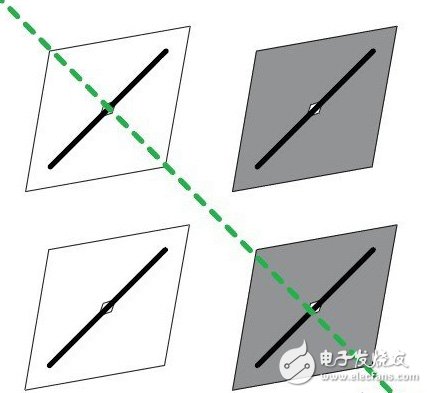

　　在DMD芯片，微反射镜是其最小的工作单位，也是影响其性能的关键。微反射镜的体积非常小，但是依然拥有不同于液晶的复杂机械结构——每块微反射镜都有独立的支撑架，并围绕铰接斜轴进行+/-12°进行的偏转。对于微反射镜这种微型机械，传统的机械或是液压控制已无法使用（即使能够使用，也会由于机械磨损而迅速损坏），因此在微反射镜的两角布置了两个电极，通过电压控制控制偏转，获得了高精度的控制能力和无限的偏振寿命。

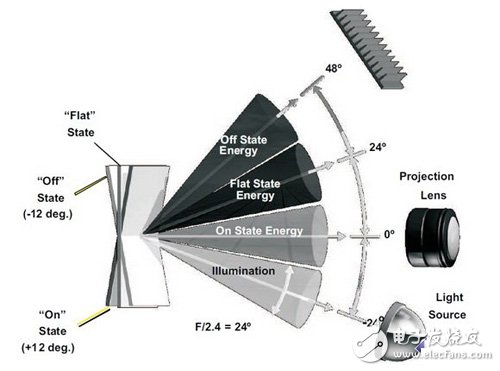

　　微反射镜工作示意图

　　微反射镜是依靠反射光线工作的，其偏转能力是其关键，如上图所示这是一个偏转角度达+/-12°微反射镜的工作示意图，在微反射镜开启状态时（On State，+12°），入射光线（光源）的入射角达到12°，反射角亦达12°（两者相加即是24°），此时光能最大，即为（255，255，255）；若微反射镜偏向关闭（Off State，-12°）状态，此时镜头接收到的光线越来越小，到达关闭状态时，亮度最低，即为（0，0，0）。

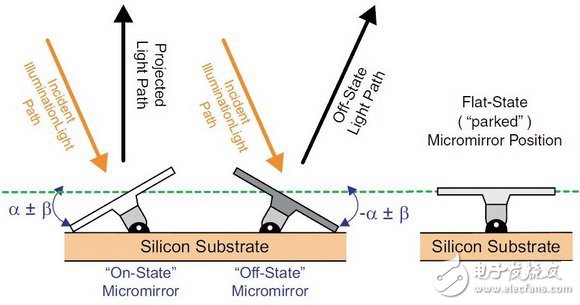

　　微反射镜工作侧视图

　　一块微反射镜仅能提供+/-12°的偏转，但是实际情况却提供72°的工作范围，再考虑到微反射镜是透过电极控制的、可视为能实现无级翻转，进而在单个像素内提供极高的亮度控制范围，最终轻松实现高对比度。
