光电隔离技术详解

　　微机有多个输入埠，接收来自远处现场设备传来的状态信号，微机对这些信号处理后，输出各种控制信号去执行相应的操作。在现场环境较恶劣时，会存在较大的杂讯干扰，若这些干扰随输入信号一起进入微机系统，会使控制准确性降低，产生误动作。因而，可在微机的输入和输出端，用光耦作介面，对信号及杂讯进行隔离。典型的光电耦合电路如图6所示。该电路主要应用在“A／D转换器”的数位信号输出，及由CPU发出的对前向通道的控制信号与类比电路的介面处，从而实现在不同系统间信号通路相联的同时，在电气通路上相互隔离，并在此基础上实现将类比电路和数位电路相互隔离，起到抑制交叉串扰的作用。

　　图六 光电耦合器接线原理

　　对于线性类比电路通道，要求光电耦合器必须具有能够进行线性变换和传输的特性，或选择对管，采用互补电路以提高线性度，或用V／F变换后再用数位光耦进行隔离。

　　功率驱动电路中的光电隔离

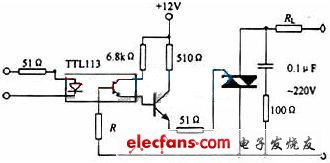

　　在微机控制系统中，大量应用的是开关量的控制，这些开关量一般经过微机的I／O输出，而I／O的驱动能力有限，一般不足以驱动一些点磁执行器件，需加接驱动介面电路，为避免微机受到干扰，须采取隔离措施。如可控硅所在的主电路一般是交流强电回路，电压较高，电流较大，不易与微机直接相连，可应用光耦合器将微机控制信号与可控硅触发电路进行隔离。电路实例如图7所示。

　　图七 双向可控硅（晶闸管）

　　在马达控制电路中，也可采用光耦来把控制电路和马达高压电路隔离开。马达靠MOSFET或IGBT功率管提供驱动电流，功率管的开关控制信号和大功率管之间需隔离放大级。在光耦隔离级—放大器级—大功率管的连接形式中，要求光耦具有高输出电压、高速和高共模抑制。
