谈谈液晶面板的屏线

　　屏线的作用是用来连接驱动板和液晶面板的，屏线的种类有很多，不同接口的屏线不相同，就是同一接口的屏线也有很多种规格。

　　一般而言，LVDS接口的屏线一般采用单排20针或单排30针；TTL接口屏线多采用31针扣针、41针扣针、软排30+45、60针扣针、70针扣针、80针扣针等；而RSDS、TCON接口的屏线则多采用软排双40、单50、30+50等类型。

　　图1所示是常见TTL接口液晶面板屏线实物图，图2所示是常见LVDS接口液晶面板屏线实物图。

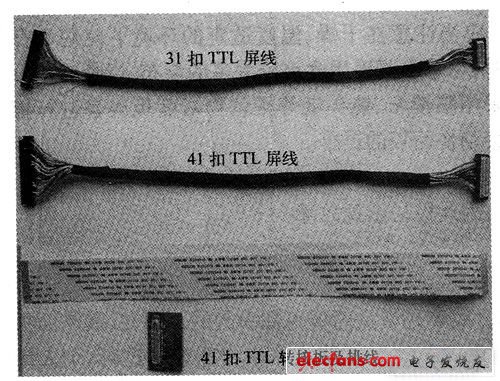

　　图1 常见TTL接口液晶面板屏线实物图

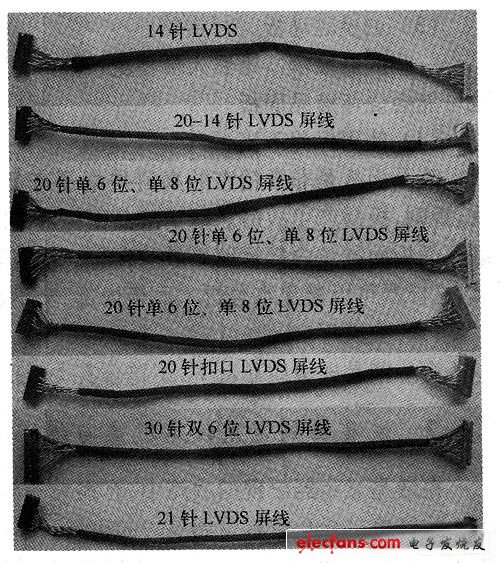

　　图2 常见LVDS接口液晶面板屏线实物图

　　维修时，经常需要用屏线。代换时，需要根据具体的液晶面板选择相应的屏线。如果对液晶面板和驱动板的接口信号比较熟悉，可根据面板接口和驱动板接口定义来跳线。具体方法是：找一些合适的导线，将面板和驱动板接口定义相同的脚位一一接上就可以了。

　　需要说明的是，如果自己跳线，虽然貌似简单，但完全跳好却并非易事，稍有不慎就会跳错，即使跳错一根，也会引起很复杂的故障，特别是电源线跳错，很容易烧屏。因此，建议除非买不到屏线，一般情况下尽量不要自行跳线。

　　另外，在选购屏线时需要注意，屏线长一般不要超过30mm，特别是TTL类的，如果太长，会造成信号衰减过大，引起干扰。
