基于电荷泵的四路LED驱动解决方案

　　ST公司的STP4CMP是基于电荷泵的四路LED驱动器，设计用于RGB照明或LCD显示器背光。支持正向电压高达成3.8V的LED，工作电压2.7V~5.5V，四路电流可单独编程，最大电流30mA，输出电流精度±7%，通路间电流匹配度在±4%内。主要用在手机显示器背光和RGB LED指示器驱动器。

　　STP4CMP是基于4通道LED驱动器（用于RGB照明或液晶显示背光）的电荷泵。 STP4CMP由电池供电，输入电压为2.7V~5.5V。该器件生成的稳压电流汇，具有很高的通道至通道的精确性，最多可驱动4个LED。它最高可支持3.8V的LED正向电压，每个通道的电流汇，可由4个独立的外部电阻设置。每个通道独立控制。 PWM控制可以直接用于4 EN（开关）引脚，以提供亮度控制。当启用时，该电荷泵（C1P和C1N之间采用小陶瓷水桶电容）开始工作，用钳位电压控制VOUT。

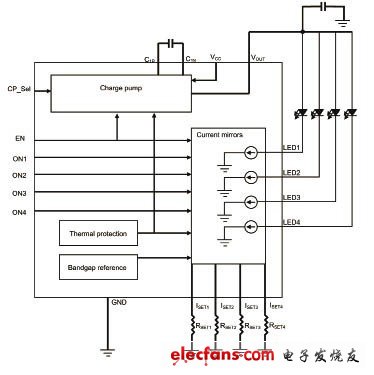

　　图1 STP4CMP方框图

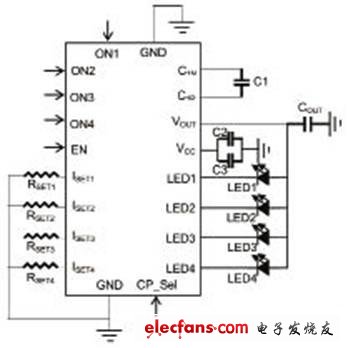

　　图2 STP4CMP应用框图

　　STP4CMP主要特性

　　•工作电压范围：VCC（OPR）=2.7V~5.5V

　　•完整的RGB功能支持

　　• 4通道LED驱动，与输入引脚单独ON/OFF控制

　　•通过4个外部电阻器，4通道单独可编程输出电流，最大30mA

　　•最大绝对输出电流精度±7％和通道至通道，最大不匹配±4％

　　•可选择电荷泵启动/关闭

　　•热保护

　　•小型QFN20（1.8mm×3.2mm）封装STP4CMP应用

　　•手机显示屏背光

　　• RGB LED指示灯驱动程序
