in-cell panel_In-Cell触摸屏原理

in-cell 将触摸面板功能与液晶面板一体化。包括“In-cell”方法和“On-cell”方法。In-cell是指将触摸面板功能嵌入到液晶像素中的方法。On-cell是指将触摸面板功能嵌入到彩色滤光片基板和偏光板之间的方法。

In-Cell触摸屏原理：

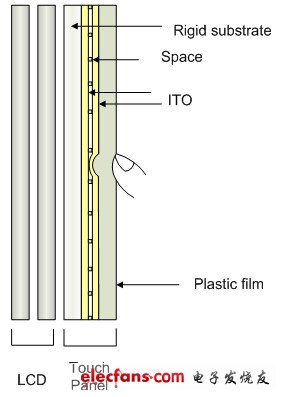

触摸时，两层ITO互相接触，从而在两层ITO之间形成电阻通路。根据上下基板材料，可分为film on glass, glass on glass, film on film等结构。

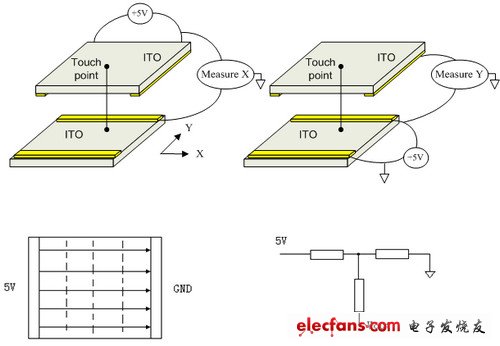

4线电阻式触摸屏：在两电极上加5V直流电，在ITO均匀电阻平面上形成均匀稳恒电流场，在另一面的ITO电极上测量电压。根据测得电压值（0-5V）确定触摸点的位置，用同样方法测量Y坐标。

In-cell技术的提案以前就提出过，但因难以确保成品率和显示性能，实用化未能取得进展。其原因在于，需要在TFT阵列基板上的像素内部嵌入触摸传感器功能。为此，必须使用复杂的半导体制造工艺，这成为提高成品率的绊脚石。另外，在像素内嵌入触摸传感器，可利用于显示的面积部分便会减少，这又是导致画质劣化的主要原因。
不过，随着On-cell技术的亮相，液晶和触摸面板的一体化迎来了转机。由于只需在彩色滤光片基板和偏光板之间形成简单的透明电极图案等，因此容易确保成品率。另外，像素内的有效显示区域的面积也不会减小，几乎不会由此发生画质劣化现象。
