  汉字显示屏到处可见,被广泛应用于与汽车报站器,广告屏等。本文中的16*16LED显示屏是采用4块8*8LED合并而成的。

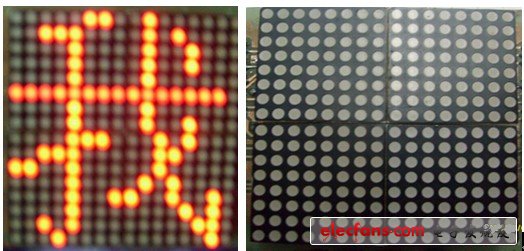

  下图是4个8*8LED组成的显示屏。



  (图1)

  这里我把点阵LED显示屏制作的电路原理分成两个部分来介绍即显示屏电路和显示屏驱动电路

  一、 显示屏电路

  本人用的是共阴极的8*8点阵屏,在市场上是比较容易买到,下图是8*8点阵屏的实物图。



  (图2)

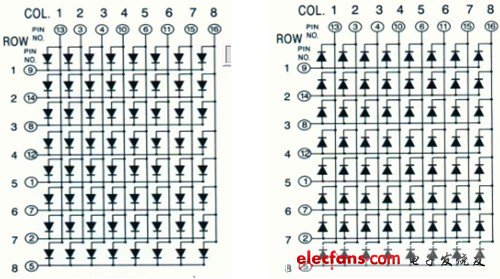

  点阵屏有两个类型,一类为共阴极(左),另一类则为共阳极(右),下图给出了两种类型的内部电路原理及相应的管脚图。



  (图3)

  LED阵列的显示方式是按显示编码的顺序,一行一行地显示。每一行的显示时间大约为4ms,由于人类的视觉暂留现象,将感觉到8行LED是在同时显示的。若显示的时间太短,则亮度不够,若显示的时间太长,将会感觉到闪烁。本文采用低电平逐行扫描,高电平输出显示信号。即轮流给行信号输出低电平,在任意时刻只有一行发光二极管是处于可以被点亮的状态 ,其它行都处于熄灭状态。

  为了方便调试本文把4块8*8组成的16*16的点阵屏的行信号扫描输出管脚和列信号显示输出管脚分别引到显示屏的两边。

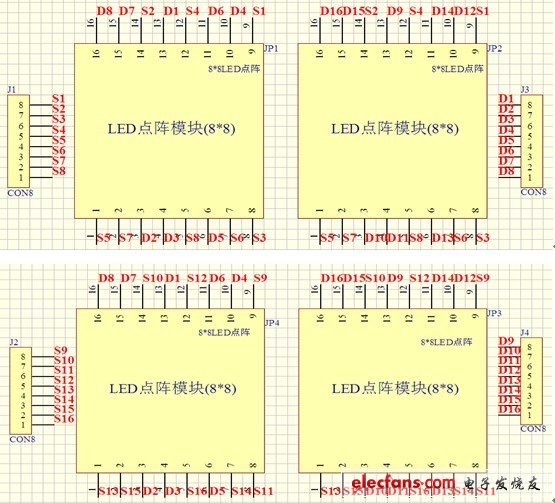

  Protel原理图如下:



  (图4)

  如图4 所示的原理图中的Si(i=1,2,3,…,16) 代表行扫描信号输出,Di(i=1,2,3,…,16)代表列显示信号输出。

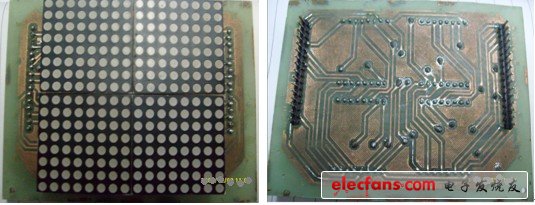

  实物电路图的正反面如下:



  (图5)
