16*16动画点阵屏制作赏析

这个动画点阵屏是在今年参加电子设计大赛培训期间做的，当时有一段时间比较空闲，看了网上有很多这种点阵动画，也就开始构思。动画是仿网上的，随机点的是自己想出来的，就是太小了，看的不清楚。

该屏由STC12C5A60S2单片机为控制核心（如果不加频谱分析，普通的单片机也可以胜任），2片74LS138级联构成4-16线译码器为驱动电路。缺点是当点阵的一列全亮时，亮度明显的暗。

控制思路就是设置了一个32字节（16*16个点）的数据缓冲区，由定时器定时扫描给屏幕刷新。在动画里，用的是胶卷放映机的原理（不知道还有多少人能记得）：把图片做好，需要的时候去调用那个库（要编号、相同的可以重复调用）。在频谱分析里，网上有很多的参考的程序，其中最多的就是蝶形运算，原理网上也有，仔细分析应该不成问题。

至于有机玻璃盒子，全部手工制作，除了没有抛光，边不是很直，整体效果还是不错。做这个的时候要买勾刀，电摩，如果有更高级的工具那就最好了。

这样简单说了一点，不知道说的怎么样。以后再加吧。

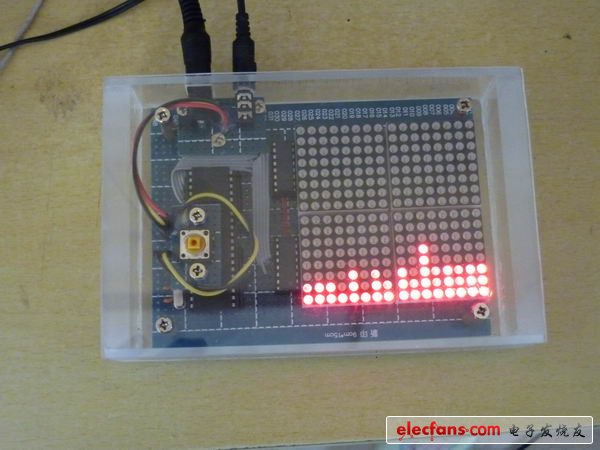

FFT频谱：

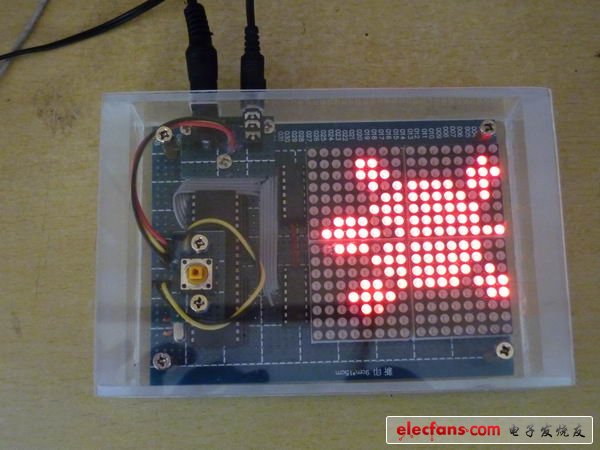

随机点（里面有小字）：

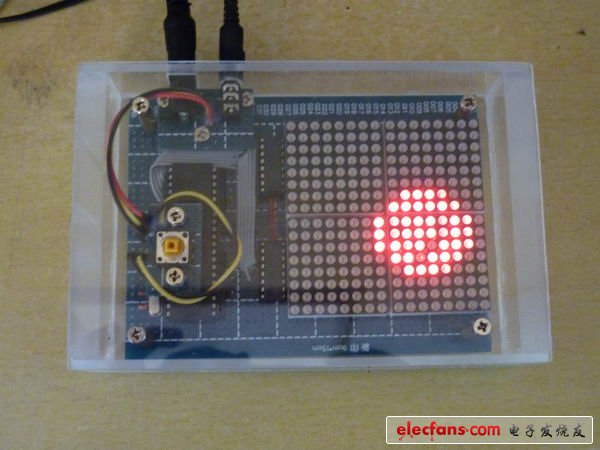

小乌龟：
