基于开关电流芯片MC331647的LED驱动器设计

　　1 引言

　　大功率白光LED是新一代半导体光源，属于非线性负载。由于无法大范围精确地描述其负载特性，因此通过电压型驱动器无法有效地控制LED的发光特性。当负载电压有微小波动就可引起电流很大的变化，从而使亮度发生较大变化。如果负载电压波动过大，则可能将LED烧坏。LED负载电流与LED的发光亮度、色温、效率、光通量以及使用寿命紧密相关。因此，超高亮度LED通常都采用恒流源驱动。虽然大功率白光LED的发效率比较高，但总体效率不仅取决于LED本身，也与驱动电路有关，因此设计电流型开关转换器是满足LED应用的高功率及高效率要求的理想驱动方案。

　　2 LED驱动器的设计思想

　　由于该驱动器主要用于汽车照明，其电源主要是蓄电池，因此需要一个DC/DC转换器来准确调节LED的恒定电流，进而获得LED光强的一致性和颜色的完整性。车载系统的LED照明工作方式变化范围较大，故其驱动器也应适于不同的应用需要。汽车电池的标准电压为12 V，电池电压在电量耗光时可能降至8 V，而发动机运行时交流发电机则可能将其电压充至14 V。由于汽车电池电压的变化范围很宽，所要求的输出电压就可能高于或低于输入电压，故LED驱动器需要采用升一降压的电路结构来适应保持LED的恒流要求。

　　考虑LED驱动器作为电流控制系统的本质特点，选择通用开关电源芯片MC33167为核心器件，它采用7.5～40 V低压直流供电，芯片内部开关管通过电流最大可达5 A，并且通过配置合适的外围电路就可实现升-降压功能，因此该芯片完全可做为汽车用LED驱动器的核心芯片。

　　3 开关电源核心芯片的分析研究

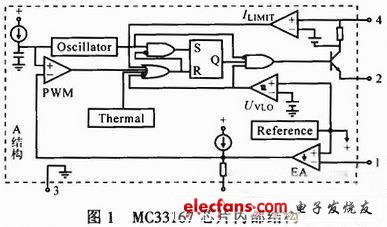

　　LED特种照明驱动器的开关电源芯片采用MC33167，该芯片可提供多种功能，其内部结构如图1所示。如超过5 A的输出开关电流，无需外接电阻即可提供5 V的输出，内部2%精度的基准源，可提供欠电压保护和内部热保护，各种保护模式可使电路工作在安全状态下。在保护模式可将电源电流降至36μA，大大降低芯片的功耗。内置72 kHz固定频率的振荡器，可使开关电源输出较高频率的PWM，因此在芯片外部使用较小的电感电容就可实现滤波作用，大大简化了外部元件。

　　芯片5脚电位U5与输出电位U2对应关系如图2所示。芯片1脚电位U1变化时（U1与标准电压5.05 V不相等时），U5则相应成比例变化，U5与晶振产生的锯齿波经过PWM运算放大器的比较，输出高电平或低电平，然后经过内部逻辑电路运算控制开关管的导通或关断，从而控制U2。因此随着U5的变化，输出开关管的开关时间也就不同，即U2的占当比发生变化，从而控制输出电压的大小。当U1降低时，U5升高，同时控制U2的占空比升高，平均值增加，所以输入U1与输出U2成反比变化。因此在芯片外部增加负反馈电路就可以形成稳定的电源。
