LED汽车前大灯的散热技术

　　1、汽车前大灯的散热技术

　　1.1 被动散热与主动散热

　　通常的散热设计中，焊装大功率LED的电路板被紧紧固定在散热器上。LED工作时所产生的热量通过传导方式经由电路板被传导到热传导率较好的铝质散热器上。铝质散热器的翼片与空气大面积接触将热散发开来。为了有效地减小散热器和电路板之间的热阻，其间填充了导热介质。选用的散热器其翼片形状和面积是可以满足LED大灯散热方案的设计。这种散热方式我们称之为被动散热[2]。

　　主动散热常用液冷、热管、风冷等方式。由于液冷使用的液体必须在泵的带动下强制循环带走散热器的热量，热管则依靠高导热性能的传热元件在全封闭真空管内的液体的蒸发与凝结来传递热量，二者都不适合车灯内使用。风冷散热具有价格较低、安装简单等优点最为常用。针对被动散热方式存在的散热器中心区域温度相对集中的情况，加装风扇强制对流后(见图1)，对缓解散热器温度不均匀有明显效果。

　　1.2 LED散热通道设计

　　加装风扇后强制对流

　　通常LED被焊在双面敷铜层的印制板(PCB)上[1]，LED的底面与PCB的敷铜面焊在一起，为提高散热效率，以较大的敷铜层作散热面。这是一种最简单的散热结构[3]。

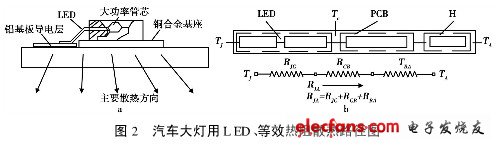

　　本文研究的汽车前大灯用LED是目前OSRAM公司最大功率的一种LEUMD1W4[3];管芯散热设计选用了一种更利于散热的LE3S封装[1]。这种封装的特点是，以面积较大的铜合金散热垫为基座，管芯固定在基座中央。同时将LED基座与铝基板接触区域的绝缘介质剥离，使铜合金基座与铝基板直接接触。基座上的热直接传导至LED的外部。这种内部结构去处了管芯和基座之间的介质减少了热阻，更直接地将管芯的结温导出(见图2a)。

　　本文研究的LED汽车前大灯主要散热路径是：管芯→铜合金基板→铝基板→散热器或机壳→环境空气，(见图2b)。若LED的结温为TJ，环境空气的温度为TA，散热垫底部的温度为Tc(TJ>Tc>TA)，在热传导过程中，各种材料的导热性能不同，即有不同的热阻。管芯传导到散热垫底面的热阻为RJC(LED的热阻)、散热垫传导到PCB面层敷铜层的热阻为RCB、PCB传导到环境空气的热阻为RBA，则从管芯的结温TJ传导到空气TA的总热阻RJA，RJA与各热阻关系为：RJA=RJC+RCB+RBA，铜合金基板和铝基板导热性能接近且热阻小，其导热性能就好，即散热性能也越好[2]。该散热结构的总热阻比常规结构减少近26%。
