自制大功率LED自行车灯

本文将教你制作大功率LED 自行车灯。这款自行车灯有三种模式：高光、中光和闪光，所需电压为5 ～ 10V。自行车灯的价格，包含电池、充电器和运费，大约在50 元左右。这款灯包括电池在内大约重200g，在高光模式下应该至少能工作1.5 小时（在中光或闪光模式下会更长一些）。

　　这是一个你用很少的钱和很简易的工具就能制作完成的小玩意儿，你不必懂太多电子学的知识：它只有18 个焊点，6 个钻孔，一些热胶水和几个螺丝钉。

　　你也用不着了解这种控制器是什么，更谈不上去组装金属、PVC 管、激光切割或焊接什么的。只需要一点小经验（或许这种小玩意你已经制作过无数个了），花不到一个小时你就能制作完成这款自行车灯。这款LED 灯的造价非常便宜、制作过程更为简单，而且也更清洁。实物图见图1。

图1 实物图

　　这个自行车灯非常实用，在暴雨、暴雪甚至-30℃的环境中都能照常工作。电源可以是两块可充电式锂电池或4 ～ 6 节1.5V 碱性电池组，也可以是5~7 块1.2V 的可充电式镍氢或镍镉电池组（型号为7#、5#、2#、1# 的都可以）。6V 发电机也可以，只要它能提供9 ～ 12W 的功率（对于一般的发电机来说这样的功率有点高）。

　   一、 所需材料

　　制作这款自行车灯你需要用到的材料有：

　　1. 电源部分（成本大约21元）

　　● 超级神WF-139，3.6/3.7V 电池组

　　● 18650 型锂电池， 3.7V 2400mA 时，防护锂电池（一对）

　　● 18650 型锂电池盒

　　● 合成橡胶或手机套（ 装电池盒用，在一元店就能买到）

　　2. 灯

　　● GU10 3-LED 聚光灯罩

　　● 半导体P4 （U-bin） LED 发射管 （ 买3 个！）

　　● 按钮开关

　　● 硅酮塑料尾盖

　　● 5~12V、9W, 3 模式线路板LED 驱动

　　● JST 连接插头

　　● 环球自行车架

　　● 两个木制或金属制螺丝钉， 10×1/2 镀铁， 盘头、半圆头或圆头的都可以（ 随便哪家五金店就能买到）

　　● 两根小弹簧 （ 你可以废物利用，从钢笔里取一个弹簧，把它从中间剪开；或者如果你能找到直径稍微大一点的弹簧，会更好用一些；现有的电池夹（比如AA电池配套设备）里也有弹簧。

　　3. 工具

　　● 30W 的烙铁（110V 交流电）

　　● 散热器导热膏 （20g）

　　● 0.6mm 焊丝 （200g）

　　● 剪线钳

　　● 锉刀

　　● 热熔型涂胶枪（ 一般的五金店或一元店都有）

　　● 胶棒

　　● 小的飞利浦螺丝刀

　　● 钻

　　● 镊子 （ 一元店的镊子就很不错哦！ ）

　　● 导线（ 便宜的扩音器导线就很不错！ ）

　　4. 备选工具

　　● 3 m 黑色热缩管， 五种不同型号（0.8/1.5/2.5/3.5/4.5mm）

　　● 带放大镜的三合一烙铁架

　　● 剥线器

　　● 数字万用表

　　● 铝箔胶带（ 五金店都有售）

　　● 金属锉刀

　　● 小钳子

　　● 电吹风或打火机（ 用于热缩管）

　　● 耐久性记号笔

      二、 制作步骤

　　第一步：制作电池盒

　　1. 剪掉电池盒头上那四个塑料小突起（见图2）。

图2

　　2. 在剪掉突起的部位钻上孔，钻得尽可能深一些，这样电池盒末端才能和电池末端中央靠得越近（见图3）。

图3

　　3. 通过连通性测试来确定螺丝刀和弹簧都能导电。

　　如果你的万用表没有连通性测试这一模式，你可以改为测量电阻。0Ω（或低于4Ω）的电阻与可导电是一码事（也等同于闭合电路和短路）。

　　4. 将一颗螺丝钉从电池盒内部插入钻好的孔，将另一颗螺丝钉插入斜对角的孔。

　　5. 用钳子把一根弹簧的一端拉开一点，从电池盒内部插进第三个孔，旋转大约一圈半，用同样的方法把另一根弹簧插进最后的那个孔（见图4，图5）。

图4

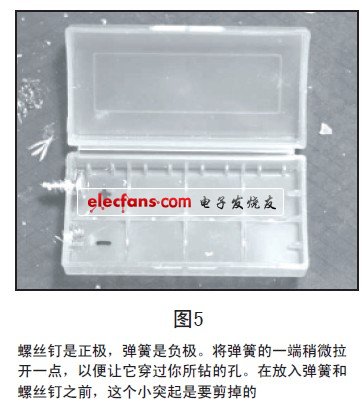

图5

　　6. 检查一下电池与电池盒是否匹配。如果不匹配，就稍微调整一下螺丝钉和弹簧，检查一下自己是否漏掉了第一步。

　　7. 取下电池，千万不要在有电池的情况下进行焊接工作。

　　8. 用锉刀将螺丝钉的尖头锉掉，这样就不会伤到你了。
