基于EZDimming的节能LED照明系统

假如我们有一个10W的LED台灯，发出来的总光通量是600lm,若这600lm全部集中在1m2的桌面，那桌面的照度就是600lx。

　　1 调光的作用和意义

　　灯光是人工照明，为夜晚或自然光不足的场合提供足够的照度。但灯光消耗电力，在不需要时关掉灯光可节约能源。不过在有些时段和情况下，如果可把灯光调到较暗的程度(25%~50%)，也是可以显着降低能源消耗的(-50%~-75%)。

　　据不完全统计，全国的照明负载约占总用电量的20%,亦即照明将消耗发电系统约20%的功率。带可调光的照明产品比不带调光功能的照明产品更节能，实现照度和光通量的调节就是调光器的作用。因此，在照明设计中，充分发挥调光的作用，就完全可以达到大幅度节能的目的。

　　2 现有的调光方式

　　2.1 电阻式调光

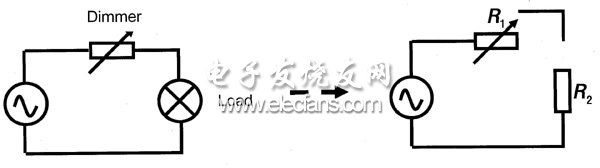

　　过去，曾采用最原始的电阻式调光，如图1所示，在照明电路中由一个可变电阻进行调光。应用非常简单，也不会产生干扰，但其分压原理是让电能不完全用在灯具(电器)上，没有效率可言。调暗灯光时，调光电阻因分压过多而产生大量的热能，造成能源的浪费和环境的劣化。故取而代之的是可控硅调光方式。

　　图1 电阻式调光

　　2.2 可控硅调光

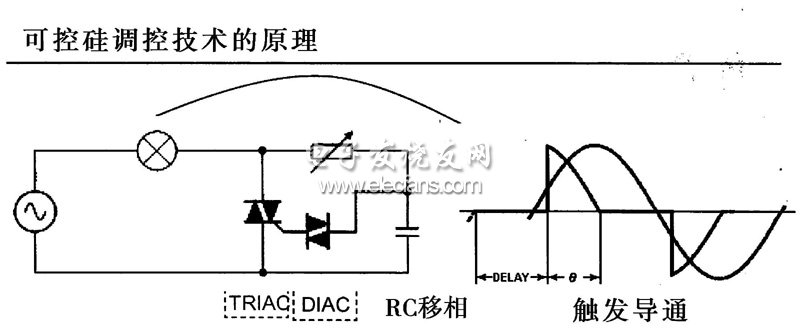

　　如图2所示，可控硅调控技术的基本原理是：利用RC移相来延迟触发，实现斩波，改变电压的均方根值(有效值为Vrms)。同时，利用双向可控硅(DIAC)导通电压的对称性，达到可控硅(TRIAC)的对称触发。故改变电阻值就可得到不同的导通角，应用切相原理，减少Vrms,以降低普通负载(电阻负载)的功率。

　　图2 改变电阻值可得到不同的导通角

　　因此效率较高，性能也稳定。图3为可控硅调光器的工作原理图。

　　图3 可控硅调光的工作原理图

　　可控硅技术在工作中的特性(I-V特性)如图4所示。根据I-V特性可知：TRIAC在导通后，需要维持最小电流(维系电流Ihold)来保持导通，否则会恢复到截止状态;不同的TRIAC会有不同的Ihold值，通常在几毫安到几十毫安之间，有的甚至到50mA才能稳定导通。现在市场上能买到的不同牌号、不同种类的调光器，100W,200W,600W~1000W,功率越大就越需要大的维系电流。如果没有足够的Ihold来保证TRIAC稳定的导通角，那么输出的波形就会不均匀，产生额外的颤动和尖峰，影响输出的Vrms。

　　图4 可控硅技术在工作中的特性(I-V特性)
