基于HDMI技术的LED显示屏控制器设计

HDMI（高清晰度多媒体接口，High Definition Multimedia）是基于DVI技术制定，可看作是DVI技术的强化与延伸，两者可以兼容。HDMI接口可以提供高达5Gbps的数据传输带宽，满足 1080p的分辨率，并支持所有的HDTV等标准以及DVD Audio等先进的数字音频格式，支持多声道96kHz或立体声192kHz数码音频传递，而且只用一条HDMI线连接，可以用于免除数码音频接线。与此同时，HDMI接口无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。

　　现在，HDMI 作为一种专门用来传输高清信号的接口，版本已经从1.1发展到了1.3，和1.1、1.2版比，有几个新特性和功能：（1）带宽从5Gb/s提高到 10Gb/s；（2）色彩从24bit提高到48bit；（3）支持xvYCC宽色域；（4）支持DOLBY TRUE HD和DTS-HD；（5）新增唇形同步技术，解决音视频不同步问题；（6）新增迷你接口。现在，HDMI接口作为显示设备与影音设备之间的一个重要的桥梁，已经成为新一代数字影音设备的标准。据统计，在2003年，HDMI消费类电子产品的销售量仅有25万台，而2007年一年所配备的HDMI产品数量就增加至1.5亿台。

　　但是，目前几乎所有的HDMI接口产品都只局限于数字电视以及DVD系列产品，本文利用最新的HDMI 1.3技术设计了一款智能显示屏控制器，将HDMI技术应用到LED显示屏行业，从而将LED显示屏的显示性能和效果提高了一大步。

　　系统结构及功能概述

　　根据LED显示屏需具有较高的显示性能和效果，以及方便控制的需求，显示屏控制系统应具有足够的输入、输出接口和远程通信功能。我们基于HDMI 1.3技术的LED显示屏控制器的系统结构如图1所示。系统按功能可分为以下几个模块：6路模拟量输入、2路DVI输入、1路VGA输入、RS-232和 RS-485通信、光纤数据传输、实时时钟以及状态指示等。

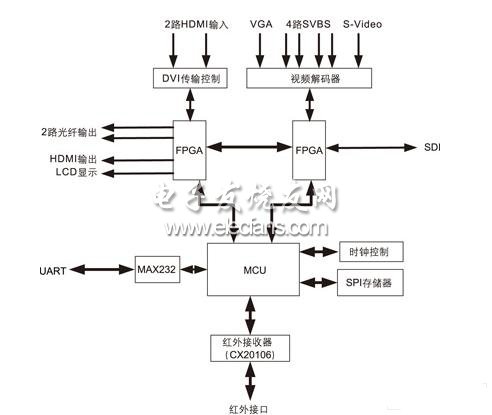

　　图1. 基于HDMI技术的LED显示屏控制器结构

主要功能模块的设计

　　目前，显示屏按数据的传输方式主要有同步显示和脱机显示两类。本文所介绍的LED显示屏控制是一套同步显示系统，即用一套嵌入式系统来为LED显示屏提供视频源，既可以降低成本，又具有很高的可行性和灵活性，易于工程施工。

　　独立视频LED系统

　　LED 显示屏的主要性能指标有场扫描频率、分辨率、灰度级和亮度等。显然，在不同的应用场合需要对这3个性能指标进行适当的取舍。因此，场扫描频率、灰度级和亮度通常由控制器决定，而分辨率可以通过控制器阵列的方式得到很大的提高。本文实现的控制器中，通过控制器阵列的形式，获得两路光纤数据输出，实现大的 LED显示屏控制面积（2048*768），从而实现颜色细腻的全彩色超大屏幕的LED显示。

　　独立视频LED系统完全脱离计算机的控制，本身可以实现通信、视频播放、数据分发、扫描控制等功能。

　　控制系统可以通过对视频数据进行解码，获得RGB格式的视频流。再通过数据分配单元，将这些数据分别发送到不同的LED显示控制器上，控制器将播放单元提供的数据显示到全彩色大屏幕LED上。
