数字集成电路实现流水灯设计

采用数字集成电路的控制方法，结合十进制计数器/译码电路设计了该流水灯控制系统。该系统由电源、时钟电路、计数器和译码显示电路4部分组成。能实现任意方式的流水，只要改变每路发光二极管的数目和图案，就可以实现随心所欲的流水花样。它可作为工作状态指示，具有环保、节能等特点。

　　1 设计的任务要求

　　采用边沿JK触发器(74LS112)、D触发器(74LS74)和3-8线译码器(74LS138)构成一个流水灯电路。要求系统共有8个灯，其效果始终是7亮1暗，且这1暗灯循环下移或者上移。

　　2 设计的思路与电路组成框图

　　首先应用74LS112和74LS74中3个触发器构成异步八进制加法或减法计数器;再将输出端Q2Q1Q0分别与74LS138(3-8译码器)的地址码输入端A2A1A0相连，使译码器相继译码。其电路组成框图如图1所示。

　　3 电路工作原理

　　3.1 电路原理

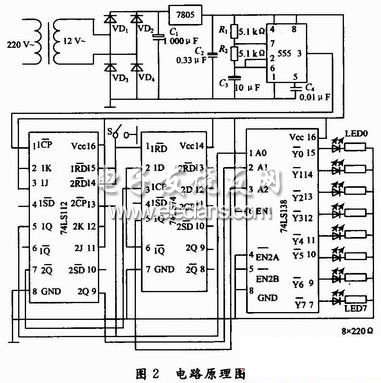

　　电路原理图如图2所示，该系统为8路流水灯控制器，它的控制形式为7亮1暗，且这1暗始终是从上至下移动，如此反复循环，形成流动效果。该电路由电源、时钟脉冲产生电路、加法计数器、译码及LED显示系统等五部分组成。

　　3.2 各部分电路功能

　　3.2. 1 电源电路

　　电源电路中，220 V市电通过变压器降压成12 V的交流电，后经过VD1～VD4组成的桥式整流电路整流和Ct滤波，再经7805稳压到5 V直流电压作为时钟脉冲产生电路和计数器及译码显示电路的电源。
