多输出白光LED(WLED) 驱动器A8515

　　A8515 是一款多输出白光 LED (WLED) 驱动器，用于消费类和工业显示器中的 LCD 背光。它整合了电流模式升压转换器与内部电源开关和两个电流变换器。升压转换器可驱动多达 24 个 LED：12 个 LED 组成 1 串，电流为 120 mA。LED 交换器可并联，以达到更高的 LED 电流，最高达 240 mA。A8515 可采用 5 至 40 V的单电源工作。

　　PWM 光暗控制通过外部 PWM 输入信号执行。通过使用脉冲宽度调制，使用 PWM 光暗引脚控制 LED 强度。

　　LED 电流源上低至 720 mV 的调节电压可减少功耗，并提高效率。

　　A8515 采用 16 针 TSSOP 封装(后缀 LP)，并安装有外露散热板。其封装为无铅产品，且采用 100% 雾锡电镀。

　　特点

　　·较宽的输入电压范围：5 至 40 V

　　·最大 LED 电流为 120 mA

　　·TSSOP-16 (LP) 封装;外露散热板提供最佳散热功能

　　·典型 LED 精度为 0.5%，LED 对 LED 匹配为 0.5%

　　·为单电源操作提供内部偏压供电 (典型 VIN = 8 至 24 V)

　　·带 60 V DMOS 开关和过压保护的集成升压转换器

　　·驱动多达 12 个串联 LED(分为 2 个并联的串)

　　·为 PWM 光暗和启用功能提供单个 PWM 引脚接口

　　·同步功能可将升压转换器切换频率同步至 2.25 MHz，这让设计者能够最大限度地减小元件尺寸

　　·为外部 PMOS 输入断开开关提供驱动器

　　·保护功能：

　　-开路或短路 VLED 引脚保护

　　-开路 Schottky 保护

　　-逐周电流限制

　　-过温保护 (OTP)

　　-输出短路保护

　　应用

　　·台式 LCD 平面显示器 (FPD)

　　·平面视频显示器

　　·LCD 电视和监视器

　　功能方框图

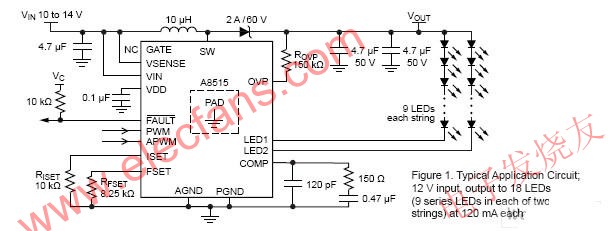

　　典型应用
