PT4107_DB03全电压20W日光灯开关恒流源的特性及原理

PT4107_DB03全电压20W日光灯开关恒流源的特性及原理

基本特性

    交流非隔离式高频开关降压恒流模式
    交流85～245V，50～60Hz工作范围
    串联充电、并联放电无源功率因数校正
    可内置于28毫米灯管里安装
    工作环境温度0～75oC
    满足IEC61000-3-2：2001要求

    电路原理图和实物照片

    电路见图 1，交流市电入口接有 1A 保险丝 FS1 和抗浪涌负温度系数热敏电阻 NTC。之后是 EMI 滤波器，由 L1、L2 和 CX1 组成。BD1 是整流全桥，内部是 4 个高压硅二极管。C1、C2、R1、D1～D3 组成无源功率因数校正，工作原理见本公司《用 PT4107 设计 LED 日光灯的优化方法》一文。PWM 控制芯片 U1 和功率 MOS 管 Q1、镇流电感 L3、续流二极管 D5组成 Buck 降压变换，U1 采集传感电阻 R6～R9 上的峰值电流，由内部逻辑控制 GATE 脚信号的脉冲占空比进行恒流控制。芯片由 T1、D4、C4、R2～R4 组成的电子滤波器降压后供电，这个滤波器内阻很高，输出阻抗很小，能提供约 16V 稳定电压，确保芯片在全电压范围里稳定工作。R5 是芯片振荡电路的一部分，改变它会调节振荡频率。电位器RT 在本电路中不是用来调光，而是用来微调恒流源的电流，使电路达到设计功率。本电路的参数是为22个LED串联，15串并联，驱动330个60毫瓦的白光LED设计的，每串的电流是17.8毫安。

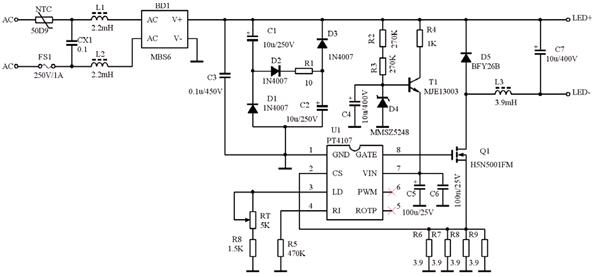

图1：20W LED日光灯恒流源电原理图

    图2是恒流源的实际照片，33个元件安装在235×25×0.8 毫米的环氧单面印制板上，PCB走线是按电力电子规范要求设计的，可以直接安装在28毫米的灯管之中。


图2：20W LED日光灯恒流源实物照片
