光照控制自动调光台灯工作原理及制作

光照控制自动调光台灯工作原理及制作

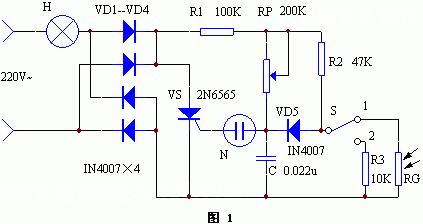

　　工作原理 ：该灯电路见图1。当开关S拨向位置2时，它是一个普通调光台灯。RP、C和氖泡N组成张弛振荡器，用来产生脉冲触发可控硅VS。一般氖泡辉光导通电压为60－80V，当C充电到辉光电压时，N辉光导通，VS被触发导通。调节RP能改变C充电速率，从而能改变VS导通角，达到调光的目的。R2、R3构成分压器通过VD5也向C充电，改变R2、R3分压也能改变VS导通角，使灯的亮度发生变化。
　　当S拨向位置1时，光敏电阻RG取代R3，当周围光线较弱时，RG呈现高电阻，VD5右端电位升高，电容C充电速率加快，振荡频率变高，VS导通角增大，电灯两端电压升高、高度增大。当周围光线增强时，RG电阻变小，与上述相反，电灯两端电压变低，高度减小。

　　这个自动调光台灯能根据周围环境照度强弱自动调整台灯发光量。当环境照度弱，它发光亮度就增大；环境照度强，发光亮度就减暗。

　　元器件选择与制作 元器件清单见下表。

　　调试时，将RP调到阻值为零位置，S置于位置2，用万用表测电灯两端交流电应在200V以上，如低于200V可略减小R1或增大R3阻值，使之达到要求。光敏电阻RG应安装在台灯底座侧面台灯光线不能直接照射的地方，用来感受周围环境照度。调光台灯的灯泡宜用40W的白炽灯。调整好的电路即可投入使用；S拨向2为普通调光台灯，调RP可选择适当的高密度；S拨向1为自动台灯，先调RP选择好适当亮度，如环境照度变暗时，台灯亮度会逐渐变亮，增大照度。
