128X128点阵驱动模块接口连接图

128X128点阵驱动模块接口连接图

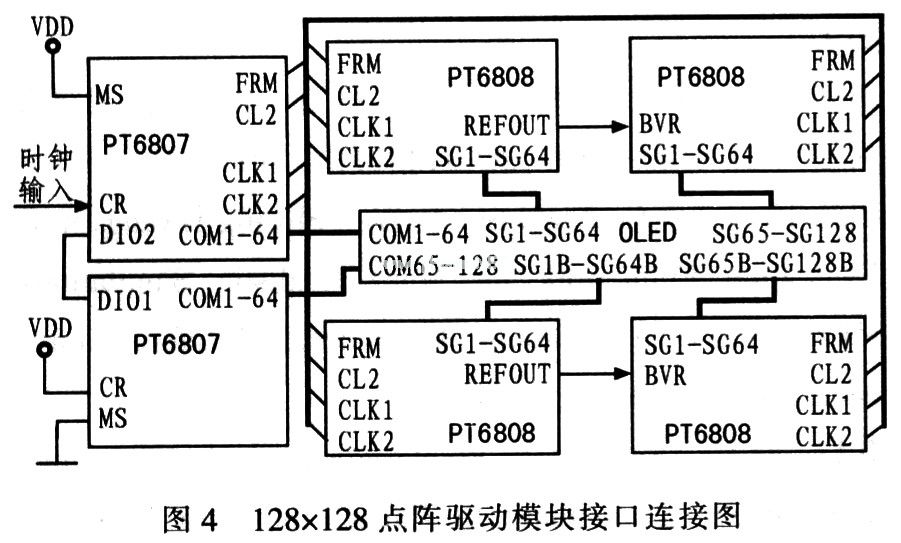

设计的驱动电路采用PT6807、PT6808、PT6807是点阵0LED图形显示系统64路行驱动器，它利用CMOS技术，提供64个移位寄存器和64路输出驱动，PT6807自己产生时钟信号控制PT6808列驱动器。以128x128点阵为例说明具体的操作，点阵驱动模块接口如图4所示。为读出显示数据RAM中的内容，需访问读指令2次，第1次访问中，显示数据RAM中的数据被锁存到输出寄存器中，在第2次访问中，MPU读锁存数据。即在读显示数据RAM时需1次假读，但在读状态数据时无需假读。
