从电子枪阴极发出的电子，在电子枪电场作用下高速射向靶面，并在偏转磁场作用下按照扫描规律扫过靶面上的各个单元。当电子束接触到靶面某个单元时，使阴极、光电靶、负载电阻RL及电源E构成一个回路。在负载RL中有电流流过，其电流大小取决于光电靶在该单元的电阻值大小。光照强处对应阻值较小，流过负载RL的电流就较大，因而RL两端产生的压降也就较大。负载电阻RL上形成电压就是摄像管输出的图像信号。

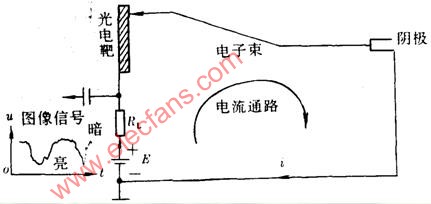

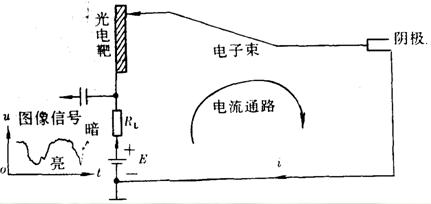

光电转换原理示意图

光电转换过程（图像的摄取过程）：
被摄景物通过摄像机的光学镜头在光电靶上成像，被电子束将这幅图像分解为像素，同时把各个像素的亮度转变为在负载电阻RL上大小不同的电压降，从而形成摄像管输出信号。
