DTC状态定义的详细介绍

详细介绍DTC状态每一位的定义：

1.0 DTC status bit0 ： testFailed

如果在最近的一次测试结果为Failed，那么相应DTC的状态位bit0就置1。当OEM定义的重置条件满足，或者最近的一次测试结果Passed，或者使用诊断设备执行了清除DTC指令，那么相应DTC的状态位bit0就重置为0，其切换逻辑如下所示，该位初始值为0。

source：ISO14229-1

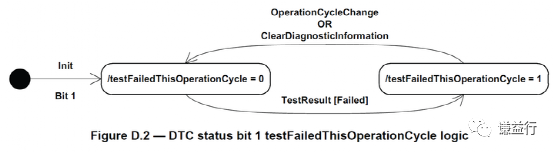

1.1 DTC status bit1 ：testFailedThisOperationCycle

对于当前操作循环是否出现一次测试结果为Failed，如果出现了，则相应DTC的状态位bit1置1。该位初始值为0，如果被置1，那么只有当操作循环改变，或者使用诊断设备执行了清除DTC指令，该位才能被重置为0，如下所示：

source：ISO14229-1

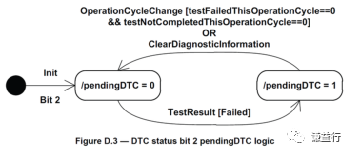

1.2 DTC status bit 2 ： pendingDTC

在上一次或当前操作循环是否出现一次测试结果为Failed，如果出现了，则相应DTC的状态位bit2就置1。该位初始值为0，如果被置1，那么只有当前操作循环完成时测试已完成且没出现Failed，或者使用诊断设备执行了清除DTC指令，该位才能被重置为0，如下所示：

source：ISO14229-1

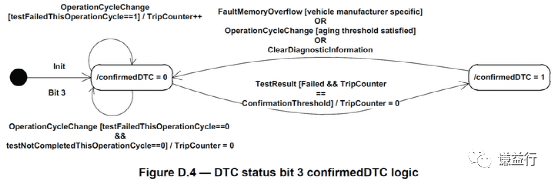

1.3 DTC status bit 3 ： confirmedDTC

当检测到的故障次数足够多，需要将相应DTC存入非易失性内存。如果已将DTC已存入非易失性内存，那么该DTC的状态位bit3置1，但该位为1不意味着故障仍然存在，假如测试结果为Passed，则说明这个DTC表示的故障目前已消失。如何重置为0，使用诊断设备执行了清除DTC指令或达到老化阈值等，如下所示：

source：ISO14229-1

1.4 DTC status bit 4 ： testNotCompletedSinceLastClear

自从上次故障信息被清除，是否执行了某DTC测试（不管测试结果是什么，只关心是否测了）。如果执行了，则该DTC的状态位bit4置0，如果被置0，那么使用诊断设备执行了清除DTC指令，该位才能被重置为1，如下所示：

source：ISO14229-1

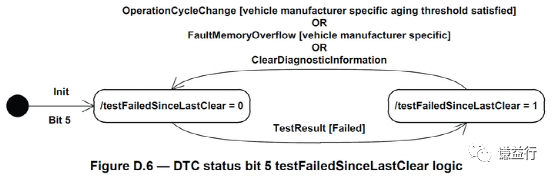

1.5 DTC status bit 5 ： testFailedSinceLastClear

自从上次故障信息被清除，是否出现某DTC测试结果为Failed。如果出现了，则该DTC的状态位bit5置1；如果被置1，那么只有当操作循环改变且满足老化阈值条件，或者使用诊断设备执行了清除DTC指令等，该位才能被重置为0，如下所示：

source：ISO14229-1

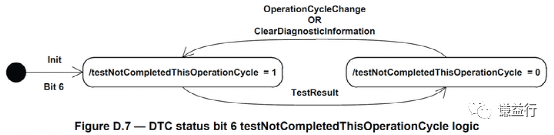

1.6 DTC status bit 6 ： testNotCompletedThisOperationCycle

在当前操作循环，是否执行了对某DTC的测试（不管测试结果是什么，只关心是否测了）。如果执行了，则该DTC的状态位bit6置0；如果被置0，那么使用诊断设备执行了清除DTC指令或当前操作循环完成，该位才能被重置为1，如下所示：

source：ISO14229-1

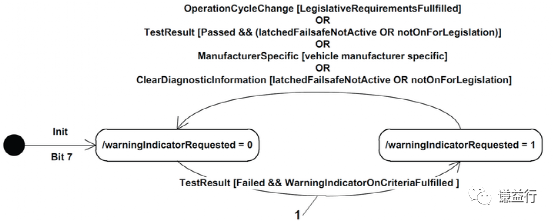

1.7 DTC status bit 7 ： warningIndicatorRequested

某些特殊的DTC会与用户可见的警告指示相关联，比如仪表上的报警灯，或是文字信息等。该DTC的状态位bit7就用于这类DTC，置1则表示服务器请求激活警告指示，置0则表示服务器不请求激活警告指示，具体设置条件如下所示：

source：ISO14229-1

注意，如果这个DTC不支持警告指示，则这个位永远置0。
