以ISO14229-1中关于DTC状态位在两个操作循环的排放相关的OBD DTC的操作概述进行说明。

Source：ISO14229-1

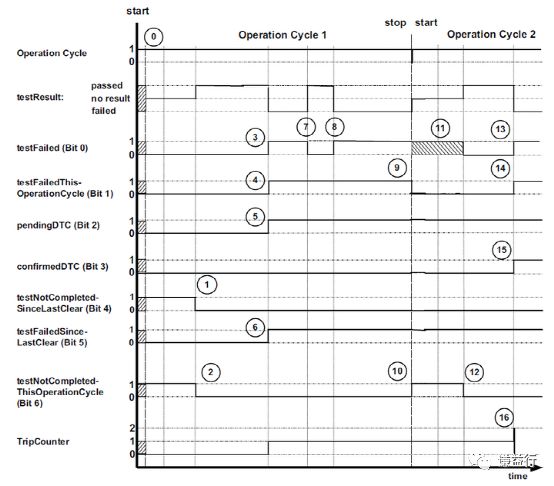

对照上图所示序号，说明如下：

• 0 接收到清除故障信息指令 --> 初始化DTC状态位。
• 1，2 测试执行完成，结果为passed --> DTC的状态位bit4和bit6从1变为0，表明测试已执行，自上次DTC清除指令后，在操作循环1DTC已达到准备就绪状态。
• 3，4，5，6 测试执行完成，结果出现failed --> DTC的状态位bit2-bit0和bit5从0变为1，表明故障已被检测到，但未被确认（确认需要经过两个操作循环）。
• 7 测试执行完成，结果又变为passed --> DTC的状态位bit0，从1变为0，表明故障又没出现了。
• 8 测试执行完成，结果出现failed --> DTC的状态位bit0，从0变为1，表明故障在操作循环1重复出现。
• 9，10 操作循环1结束操作循环2开始，那么DTC的状态位bit1由1变为0，DTC的状态位bit6由0变为1，这个切换时机具体取决于OEM如何定义。
• 11 新的操作循环开始，DTC的状态位bit0是否仍然保持上一个操作循环，也取决于OEM如何定义，多次测试执行完成，结果又变为passed --> DTC的状态位bit0，从1变为0，表明故障又没出现了。
• 12 新的操作循环开始，测试执行完成，结果仍为passed，bit6由1变为0，表示在新的操作循环，测试至少被执行了一次。
• 13，14 测试执行完成，结果出现failed --> DTC的状态位bit0和bit1从0变为1，表明在新的操作循环，故障已被检测到。
• 15 DTC的状态位bit3由0变为1，表明故障已经两个操作循环，已被确认。
