Vishay为商用及汽车应用推出单路ESD保护二极管

器件电容典型值仅为8 pF，可为商用和汽车应用提供端口保护

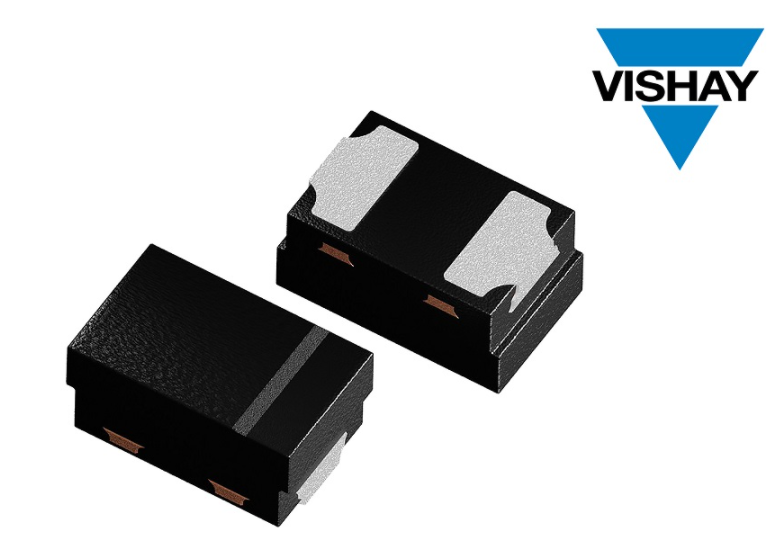

宾夕法尼亚、MALVERN — 2021年8月11日—日前，Vishay Intertechnology， Inc.（NYSE 股市代号：VSH）宣布，推出全新小型易于吸附焊锡的侧边焊盘DFN1006-2A封装新款双向非对称（BiAs）单路ESD保护二极管---VCUT0714BHD1。Vishay Semiconductors VCUT0714BHD1比SOT封装解决方案节省空间，电容和漏电流低，可保护高速数据线免受瞬变电压信号的影响。

日前发布的二极管是标准ESD二极管，工作电压为-7 V~+14 V或-14 V~+7 V，典型负载电容仅为8 pF，适用于商用应用端口保护。VCUT0714BHD1还为汽车应用提供AEC-Q101认证版器件。由于 DFN1006-2A 封装引线短，尺寸小，因此二极管的线路电感非常低，能够钳位ESD尖峰等快速瞬变信号，实现最小过冲或下冲。

保护二极管7 V或14 V工作电压下最大漏电流小于 0.1 μA；1 mA 反向电流条件下典型击穿电压为 7.3 V 或 14.5 V；3.6 A或2 A峰值脉冲电流条件下最高钳位电压分别为15 V或30 V。 VCUT0714BHD1单数据线瞬态保护达到IEC 61000‑4‑2规定的 ± 25 kV（接触）和 ± 30 kV（空气）放电。器件潮湿敏感度（MSL）达到J-STD-020标准1级，耐火等级达到UL 94 V-0。

保护二极管符合RoHS和Vishay绿色标准，无卤素，支持汽车系统自动光学检测（AOI）。焊接质量可以用标准目检设备来检查，不需要采用X光。

VCUT0714BHD1现可提供样品并已实现量产，大宗订货供货周期为12周。
