汽车 PMP7966 多相升压转换器参考设计

一款看似简单的设计，其实饱含数位工程师的心血和日日夜夜，这设计需经过千锤百炼、反复测评，才能够面市上线。TI Designs 参考设计库，诚意为您打造精典！欲查找更多参考设计？登陆TI Designs 参考设计库，就有您想要的设计！

TI Designs 设计库将会为您推出系列参考设计精选，包含工业、医疗、汽车电子、工厂自动化与控制、楼宇自动化、个人电子等各类应用，每周更新，千万不要错过哟！

现在，咱们就先来看看“汽车电子参考设计”的第4期有什么好的推荐吧！

了解更多，点击此处获取本参考设计的原文介绍。

设计概述

PMP7966 是一款四相升压转换器，在输入电压为 6V 到 42V 且电流为 2.5A 时的额定输出值为 52V。该设计采用 LM5122 升压控制器，每相的开关频率为 100kHz，从而产生 400kHz 的输入和输出纹波。每相输出时采用 680μF 铝电解电容器，可提供一定的保持时间以支持较大的瞬态电流。

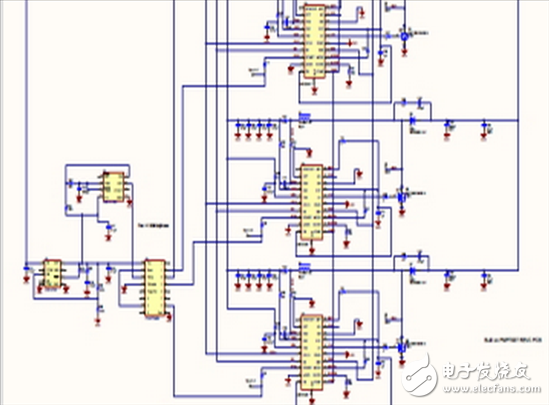

设计系统框图（点击下载完整框图）





>>了解更多



设计特性：

瞬变功能



器件具有瞬变保护功能，能够承受高达 62V 峰值输入电压，还实现了设计灵活性

器件几乎可以立即响应线路瞬变，其输出调节高于1%



小巧尺寸



电压跟踪功能可减少外部组件，从而节省板面空间



应用说明



逻辑器件支持带电插入、局部关断模式以及后驱动保护

最大限度降低电源应用中的损耗



>>了解更多



设计文档（点击此处下载完整设计资源）





>>了解更多





核心设计器件：

型号



描述



相关文档



免费样片



CD4017B



具有 10 个解码输出的 CMOS 十进制计数器











LM5122



具有多相功能的 LM5122、LM5122Q 宽输入同步升压控制器











LMC555



CMOS 定时器











LP2951



单路输出 LDO、100mA、可调节电压、宽输入电压范围、复位标志











>>了解更多

设计演示：





相关设计推荐：

参考设计：用于汽车启动脉冲评估模块板的仿真器
