如何做一个高集成低能耗的BMS系统

昨日已经为大家讲解恩智浦基于ISO26262标准、支持多种网络拓扑的BMS整体方案，同时还有意法半导体面向车载信息娱乐、音视频多媒体播放、整合高速CAN功能的电源管理IC，凌力尔特最新高度精准的电池组监视器+SmartMesh® 无线网格网络组合的无线BMS系统。目前，电池管理系统主要发展趋势，除了监测电池工作状态参数以外，还应具有精准估算电池荷电状态（SOC）、电池健康状态（SOH）、通讯、电池故障诊断、电池组均衡控制、电池状态监测人机界面等方面的功能。BMS通过与整车控制器通讯，能达到优化驾驶，防止过度放电；与充电机结合能够优化充电。电池管理系统也正向着集成化、低能耗、智能化、高可靠性方向发展。

微芯科技（Microchip）电源管理解决方案

系统负载均衡+锂电池充电管理的高集成单芯片MCP73871

在通常的电池供电系统设计中，大多数采用的方法是将系统负载与电池直接连接。系统负载会使锂离子电池不断放电，从而缩短了电池生命周期。Microchip 的 MCP73871 旨在克服锂离子电池供电应用的这些设计挑战。MCP73871 是一款尺寸紧凑且功能丰富的单芯片解决方案。该器件非常适合用于设计小型系统，同时还可以延长系统运行时间和电池寿命。

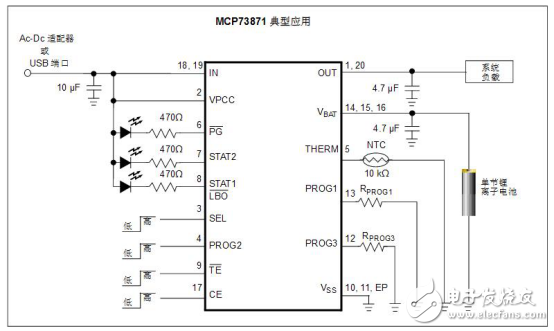

MCP73871 典型应用

MCP73871 器件是一款用于系统负载均衡和锂离子/锂聚合物电池充电管理的完全集成线性解决方案，可以选择交流/直流墙式适配器或 USB 端口电源。此外，它还可以在输入电源和电池之间进行自主电源选择。该器件不仅物理体积小而且需要的外部元件少，因此非常适合于便携式应用。MCP73871 器件可以自动从单节锂离子电池或输入电源（交流/直流墙式适配器或 USB 端口）获取系统负载的电源。MCP73871 器件完全遵从 USB 规范规定的电流消耗限制。使用交流/直流墙式适配器为系统供电时，外部电阻将设置最大幅值为 1A 的充电电流，同时支持系统负载和电池充电电流之和最高为 1.8A 的总电流。

MCP73871 器件采用恒流/恒压（CC/CV）充电算法，具有可选的充电终止点。提供 4 种固定的恒压稳压选项：4.10V、4.20V、4.35V 或 4.40V，以适应新兴的电池充电需求。在高功耗或高环境温度条件下，MCP73871 器件还可以基于裸片温度限制充电电流。这种热调节功能可以优化充电周期时间，同时还可以保持器件的可靠性。

MCP73871 器件包含了一个电池低电量指示器、一个电源正常指示器和两个充电状态指示器，可以使用 LED 进行显示或与主控单片机进行通信。MCP73871 器件支持 -40°C 至 +85°C 的环境温度范围。

此外，微芯开发的MCP73871 评估板，帮助产品设计人员采用颇受欢迎的 Microchip 带系统负载均衡功能的分立式锂离子电池充电管理控制器来简化产品的设计，缩短产品的设计时间。

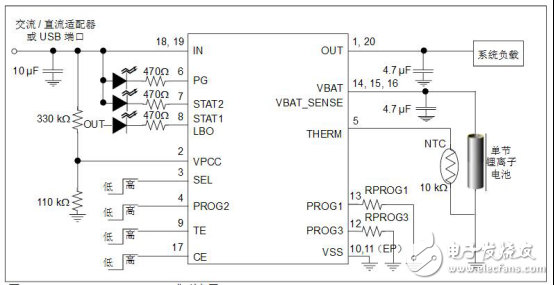

MCP73871 的系统电源通路管理应用

MCP73871 评估板能实现如Microchip 的分立式线性锂离子电池充电器的系统电源通路和负载均衡管理控制的解决方案。当断开输入电源时，锂离子电池也能给系统负载供电。

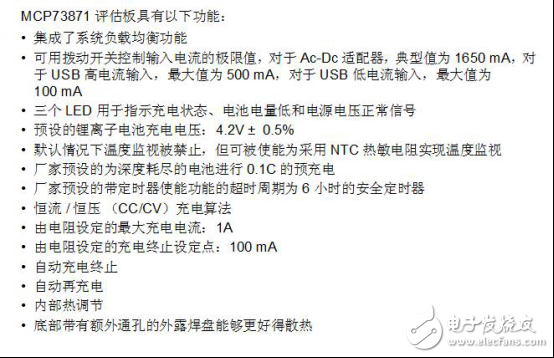

MCP73871 评估板实现功能

支持USB应用的8位低成本PIC单片机

针对电源管理系统设计，微芯推出系列的智能充电管理控制器，如适用于便携充电应用的MCP73871，8 位闪芯、支持USB便携应用的PIC16F1xxx系列单片机（如PIC16F1933）。PIC18F1XK50 MCU系列提供USB主机监控功能，能在PIC单片机与USB没有连接时设定“休眠”模式或其他电源管理模式，从而进一步减少能耗。目前，微芯提供成本最低的USB单片机，包含业界最全面的8位、16位及32位USB单片机产品线，所有PIC单片机提供单一集成的开发环境MPLAB® IDE支持。

MCP73871 充电管理控制器（评估板）

目前成本最低、支持USB应用的8位PIC单片机——PIC18F14K50

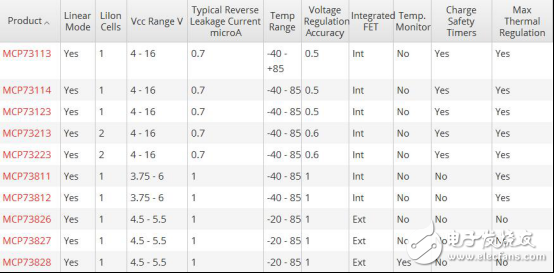

微芯充电管理系列部分产品示例
