飞思卡尔5W多线圈车用无线充电参考设计

　　方案概述

　 　飞思卡尔5 W多线圈发送器参考平台专门为汽车无线充电应用而设计。设计的核心是飞思卡尔MWCT1003AVLH发送控制器IC。该控制器IC管理并执行实现无线充 电发送器解决方案所需要的所有控制功能。该解决方案提供一个高性能的无线充电系统，同时也考虑到了汽车复杂的工作环境。整个平台采用汽车级组件，并考虑了 其他重要的汽车功能，以确保系统可以无缝集成。

　　该设计符合无线充电联盟（WPC） 的最新Qi规范，并已通过WPC-A13型发送器认证。如同所有飞思卡尔无线充电解决方案一样，该参考平台支持WPC定义的其他线圈类型。

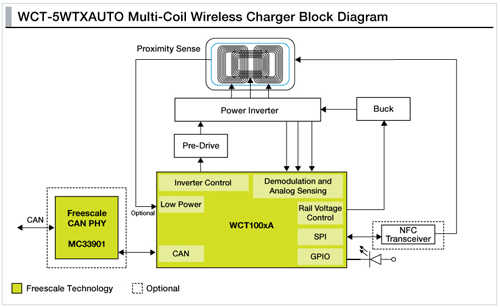

　　原理框图

　　方案特性

　　通过WPC-A13型发送器认证

　　传输效率超过60%

　　多线圈支持任何符合Qi规范的智能手机

　　运行功耗低

　　片上数字解调

　　系统待机功耗低（使用飞思卡尔接近传感技术）

　　稳定的异物检测算法

　　解决汽车具体问题，如EMC、关键FOB和启动/停止

　　支持其他功能，如NFC，CAN和触摸感应
