基于ADI ADAU1452 车载音视频高保真方案

　　听觉是人类各种感觉中的相当重要的一种，也是最基本的一种。随着人们生活水平的不断提高，便携式的电子设备不断发展，越来越多的人追求生活的高品质，也随之对娱乐设备的音频输出有了更高的期许。基于 ADI ADAU1452 音视频高保真方案，本方案提供 4 路高性能 Analog In & Out，一路S/PDIFF In & Out，两路 I2S In & Out，两路 DSD In，并带有 4*2W 功率输出接口。配有 DSP 在线调试接口，电位器调节，GPIO 按键，LED 显示，复位，ADC/DAC/AMP 独立控制开关等接口。可实现基本的音频系统功能，也可以加载 DSP 音频算法，多路音频输入输出切换，GPIO 简单控制，LED 显示等功能。

　　ADAU1452 是 ADI 推出的获得汽车认证的音频处理器，数字信号处理能力远超早先的SigmaDSP®器件。其硬件架构经过重构，针对高效音频处理做了优化。音频处理算法采用逐样本和逐模块范式实现，它们可在信号处理流程中同时执行。

　　1.2 V、32位 DSP 内核的工作频率最高可达 294.912 MHz，每样本以 48 kHz 标准采样速率执行最多6144条指令。 另外，除了工业标准速率，还提供各种宽范围采样速率。 整数PLL和灵活的时钟发生器硬件可同时生成最多15个音频采样速率。 这些时钟发生器与板载异步采样速率转换器（ASRC）以及灵活的硬件音频路由矩阵结合，使 ADAU1452 成为理想的音频集线器，极大地简化了复杂的多速率音频系统设计。

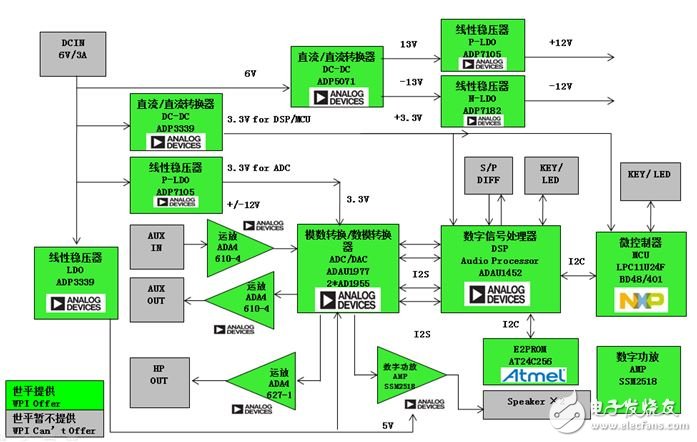

　　1.功能框图

　　2.功能描述

　　①数字音频信号处理：

　　本方案采用高性能高效率 32 位 Sigma300 内核音频 DSP。

　　②丰富的外围接口：

　　本方案支持四通道模拟输入输出，双 I2S 接口，USB 解码，S/PDIFF 输入输出，数字音频功放输出。

　　③可手动配置参数：

　　本方案支持 ADC、DSP、DAC、AMP 带独立工作模式，可通过跳线配置相关参数。

　　④ 高性能 OP、ADC、DAC：

　　本方案采用高性能 24 位 Σ-Δ 型 DAC-AD1955，OP 双电源供电，输出可直接推耳机。

　　3.重要特征

　　① 本方案采用 ADI ADAU1452 作为数字信号处理器，32位 DSP 内核的工作频率最高可达 294.912 MHz

　　② 双 DAC 输出，123dB 信噪比，DSD 输入

　　③ 高达 300mA 电流耳机驱动能力

　　④ 四路模拟，四路数字，一路光纤输入

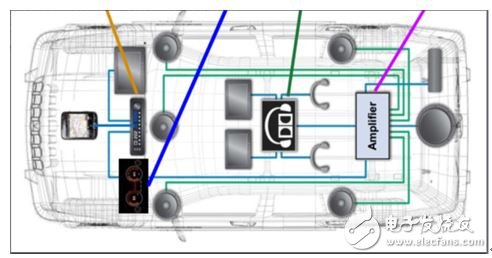

　　4.方案照片
