直流充电桩充电异常分析

　　上回我们说到直流充电桩的正常充电流程，那么问题来了，直流充电桩充电时又有哪些异常情况呢？我们不妨来了解一下，方便日后给充电桩系统“把脉”。

　　首先，我们来简单回顾一下上周的精华内容，即直流充电模型：

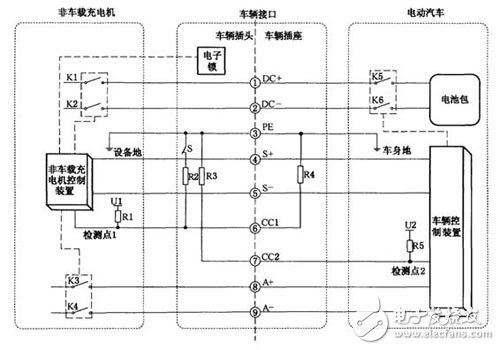

图1直流充电模型

　　左边是非车载充电机（即直流充电桩），右边是电动汽车，二者通过车辆插头、插座相连。我们可以很清楚的看到，充电模型主要由“非车载充电机”、“车辆接口”、“电动汽车”这三部分构成，所以充电异常中止基本也由这三部分引发，那么接下来我们将对这三部分进行“体检”分析。

　　第一类病症：非车载充电机部分引起的充电异常中止情况。

图2非车载充电机异常

　　1)        在充电过程中，如果非车载充电机出现不能继续充电的故障（如充电桩意外进水或异物进入、环境温度骤变等），则向车辆周期发送“充电机中止充电报文”并控制充电机停止充电，在100ms内断开K1、K2、K3和K4；

图3非车载充电机故障

　　2)        在充电过程中，非车载充电机控制装置如发生通讯超时（如通讯线路故障等），则非车载充电机停止充电，并在10s内断开K1、K2、K5、K6，非车载充电机控制装置发生3次通讯超时即确认通讯中断，则非车载充电机停止充电，并在10s内断开K1、K2、K3、K4、K5、K6；

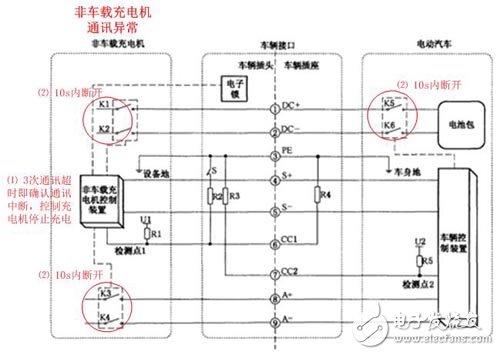

图4非车载充电机通讯异常

　　3)        在充电过程中，非车载充电机输出电压若大于车辆最高允许充电总电压（如充电桩输出限压功能失效等），则非车载充电机应该在1s内停止充电，并断开K1、K2、K3、K4；

图5非车载充电机输出电压>车辆最高允许充电电压
