汽车电子电磁兼容测试标准必备

　　汽车电子EMC测试，正在受到越来越多的关注。其中最重要的三个标准为，CISPR 25、ISO11452-2、ISO11452-4。本文给出了测试设备、所起到的作用和推荐方案，是汽车电子工程师的必备速查手册。

　　一、CISPR25标准

　　CISPR25目前用的是2007年第三版标准，与2002年的旧版，还是有很大差别。

　　1、CISPR25传导骚扰测试设备

　　CISPR25传导骚扰测试方法分为两种。一种是电压方法：电压测量只能用于单一导线的传导发射特性，故常用于测量电源线的发射，采用人工电源网络做隔离物；另外一种是电流探头方法：测量控制/信号线的发射。

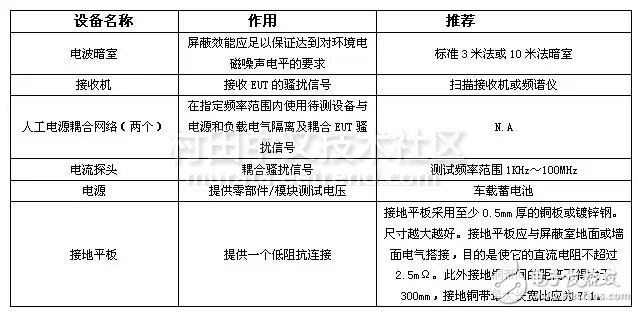

　　CISPR25传导骚扰测试设备

　　2、CISPR25辐射骚扰测试方法

　　1）电波暗室（ALSE）方法：辐射场强测量应在ALSE 内进行，以消除来自电气设备以及广播台站产生的额外电磁骚扰的影响。

　　2）TEM小室方法：辐射场强度的测量应该在屏蔽室中进行，以消除来自电气设备和广播站的附加干扰。TEM 小室的工作如同屏蔽室一样。

　　3）带状线法方法：带状线是开方式的波导，由一个接地平板和一个主导电体（隔板）构成，有特征阻抗。一般采用的特征阻抗值是50Ω和90Ω 。

　　目前关于零部件/模块的辐射骚扰测量的常见方法主要是：ALSE方法、TEM小室方法、带状线法。但目前由于TEM小室受电磁环境及场地限制较多，带状线法则还处于研究和实践中。所以基本上都是用ALSE方法来进行汽车电子的辐射骚扰测量。

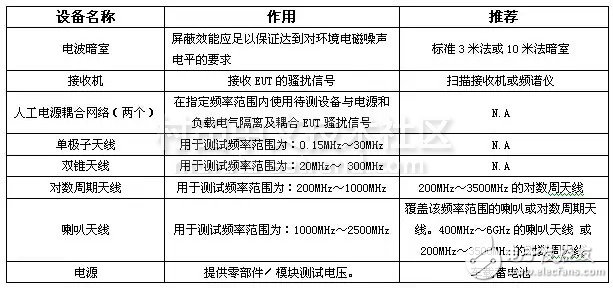

　　CISPR25辐射骚扰测试设备

　　二、ISO11452-2标准

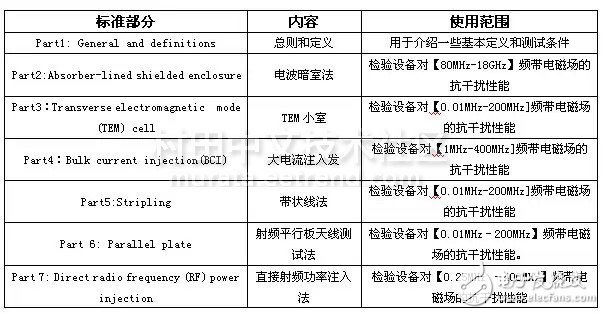

　　ISO11452介绍的是用各种不同的测试方法来对车载电子进行抗骚扰类的测试。所以我们将对最常用的两种测试方法进行介绍。分别是电波暗室法（ISO11452-2）和大电流注入法（ISO11452-4）。

　　辐射抗干扰测试方法：

　　校准法：使用校准夹具标定的标准电流值，系统记录下发射功率后，再将样品摆放上去开始试验，测试过程中的注入功率不变，但产生的电流可能出现变化。

　　闭环法：无需校准，直接测试，系统根据监测钳的数据实时改变输出功率，尽量使电流稳定在测试要求的数值。

　　注：这两种方法产生的结果很可能有较大差别。其效果和产品自身的阻抗特性有关。其中闭环法不常见，而基本都是用校准法进行测试。

　　ISO11452-2测试设备

　　三、ISO11452-4 Part 4：大电流注入法，Bulk currentinjection （BCI）

　　道路车辆-用窄带发射的电磁能量进行电子干扰。部件试验方法-第4部分，该测试目的是检验设备对【1MHz– 400MHz】频带电磁场的抗干扰性能。

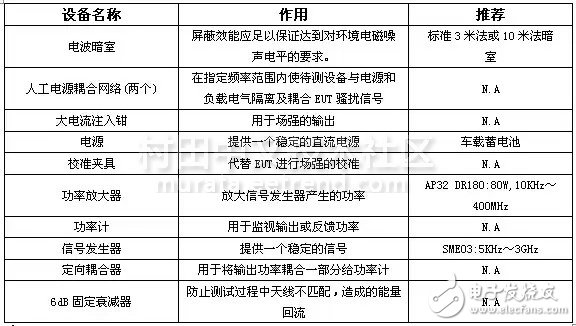

　　ISO11452-4测试设备
