　　近几十年来，资源短缺和环境保护成为世界汽车工业面临的两大挑战。石油资源短缺，汽车尾气对大气的污染日趋严重，因此，各国汽车工业都加大了研究和开发其它燃料汽车和电动汽车的力度。

　　1  混合动力电动汽车系统结构

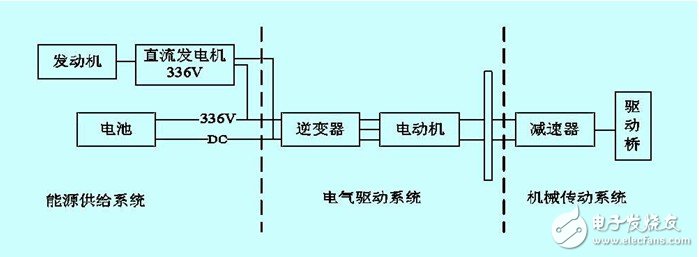

　　图1为串联式混合动力系统拓扑结构图，整个混合动力系统采用串联式结构，主要由能源供给系统、电气驱动系统和机械传动系统三大部分构成。能源供给系统由动力电池组、发动机-发电机机组组成;电气驱动系统由逆变器和电动机组成;机械传动系统将电动机的机械输出通过减速器送给驱动桥。整车系统采用can总线传输信息和命令，通讯介质采用屏蔽双绞线。

　　图1 串联式混合动力系统拓扑结构图

　　2 电机驱动系统主电路结构

　　2.1 主回路元件选择

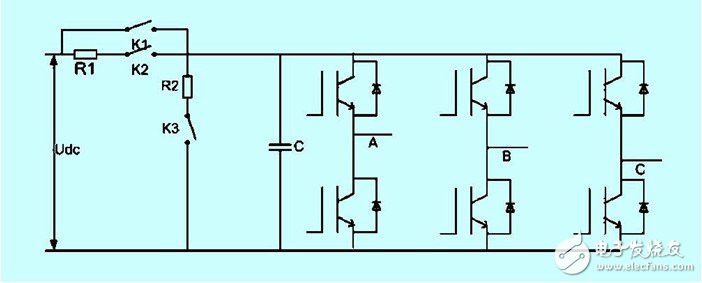

　　图2 驱动系统主回路电路图

　　电机驱动系统主回路原理如图2所示，采用三相桥式逆变器，根据牵引电机的参数：额定功率50kw; 额定电流167a; 额定电压240v;额定频率200hz; 峰值频率400hz。功率器件可选600v/600a，开关频率10khz。

　　直流侧支撑电容采用4个3300μf的电解电容并联而成，并联在高压直流母线两端。由于直流侧电压udc=336v，所以支撑电容的耐压等级应高于336v，取450v。

　　3  控制电路

　　3.1 驱动系统控制部分设计

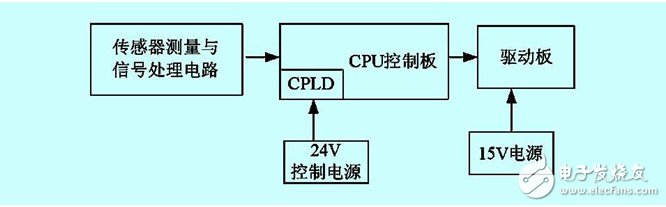

　　图3 电机驱动系统控制框图

　　图3为电机驱动系统控制框图，它由传感器测量与信号处理电路、控制板以及驱动板等组成。

　　电机控制电路分为电机电压控制电路 （ 功率放大电路和 H 型双极驱动电路 ） 和 P W M 脉宽调制电路 。抗干扰电路和过 、 欠电压检测与保护电路已分别嵌入到了电机电压控制电路和 P W M 脉宽调制电路两大模块内 。

　　P WM脉宽调制电路

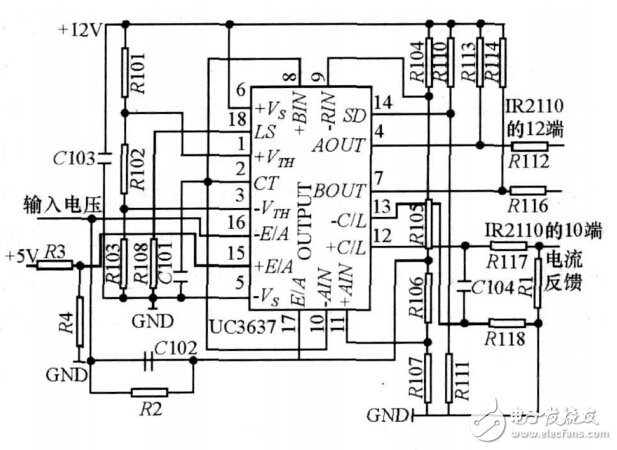

　　图 4　P W M脉宽调制电路原理图

　　设计依据如下 ： U C 3 637 的控制电压 （ 16 端 ） 在± 5V 变化时 ， 经 U C 3 637 内部比例放大器处理后的电压（ 即引脚 9、1 1两端 ） 在 2 ～ 8V 之间变化且线性较好 。
