新能源汽车技术分类及三大关键技术详解

　　2014年国内新能源汽车产销突破8万辆，发展态势喜人。为了使新能源爱好者和初级研发人员更好地了解新能源汽车的核心技术，笔者结合研发过程中的经验总结，从新能源汽车分类、模块规划、电控技术和充电设施等方面进行了分析。

　　1新能源汽车分类

　　在新能源汽车分类中，“弱混、强混”与“串联、并联”不同分类方法令非业内人士感到困惑，其实这些名称是从不同角度给出的解释、并不矛盾。

　　1.1消费者角度

　　消费者角度通常按照混合度进行划分，可分为起停、弱混、中混、强混、插电和纯电动，节油效果和成本增等指标加如表1所示。表中“-”表示无此功能或较弱、“+”个数越多表示效果越好，从表中可以看出随着节油效果改善、成本增加也较多。

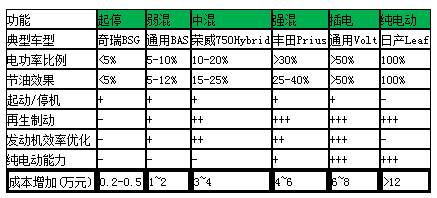

　　表1 消费者角度分类

　　1.2技术角度

　　图1 技术角度分类

　　技术角度由简到繁分为纯电动、串联混合动力、并联混合动力及混联混合动力，具体如图1所示。其中P0表示BSG（Belt starter generator，带传动启停装置）系统，P1代表ISG（Integrated starter generator，启动机和发电机一体化装置）系统、电机处于发动机和离合器之间，P2中电机处于离合器和变速器输入端之间，P3表示电机处于变速器输出端或布置于后轴，P03表示P0和P3的组合。从统计表中可以看出，各种结构在国内外乘用或商用车中均得到广泛应用，相对来说P2在欧洲比较流行，行星排结构在日系和美系车辆中占主导地位，P03等组合结构在四驱车辆中应用较为普遍、欧蓝德和标致3008均已实现量产。新能源车型选择应综合考虑结构复杂性、节油效果和成本增加，例如由通用、克莱斯勒和宝马联合开发的三行星排双模系统，尽管节油效果较好，但由于结构复杂且成本较高，近十年间的市场表现不尽如人意。

　　2新能源汽车模块规划

　　尽管新能源汽车分类复杂，但其中共用的模块较多，在开发过程中可采用模块化方法，共享平台、提高开发速度。总体上讲，整个新能源汽车可分为三级模块体系、如图2所示，一级模块主要是指执行系统，包括充电设备、电动附件、储能系统、发动机、发电机、离合器、驱动电机和齿轮箱。二级模块分为执行系统和控制系统两部分，执行部分包括充电设备的地面充电机、集电器和车载充电机，储能系统的单体、电箱和PACK，发动机部分的气体机、汽油机和柴油机，发电机的永磁同步和交流异步，离合器中的干式和湿式，驱动电机的永磁同步和交流异步，齿轮箱部分的有级式自动变速器（包括AMT、AT和DCT等）、行星排和减速齿轮；二级模块的控制系统包括BMS、ECU、GCU、CCU、MCU、TCU和VCU，分别表示电池管理系统、发动机电子控制单元、发电机控制器、离合器控制单元、电机控制器、变速器控制系统和整车控制器。三级模块体系中，包括电池单体的功率型和能量型，永磁和异步电机的水冷和风冷形式，控制系统的三级模块主要包括硬件、底层和应用层软件。

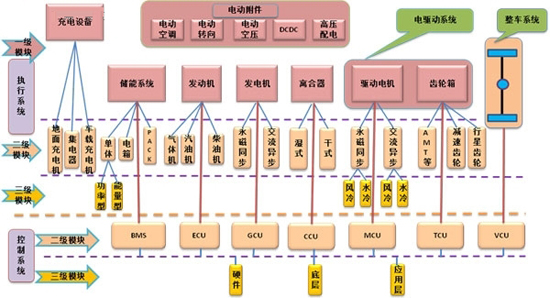

　　图2 三级模块体系

　　根据功能和控制的相似性，三级模块体系的部分模块可组成纯电动（含增程式）、插电并联混动和插电混联混动三种平台架构，例如纯电动（含增程式）由充电设备、电动附件、储能系统、驱动电机和齿轮箱组成。各平台模块的通用性较强，采用平台和模块的开发方法，可共享核心部件资源，提升新能源系统的安全性和可靠性，缩短周期、降低研发及采购成本。
