汽车AFS的电机驱动方案及应用设计要点

　　近年来，汽车中的电子成分不断提升，帮助提升燃油经济性，减少排放，增强安全、照明、车载网络及信息娱乐系统等。其中，汽车前照灯是安全驾驶的一个重要环节，安森美半导体创新及领先行业的汽车自适应前照灯系统（Adaptive Front-lighting System， AFS）电机驱动方案克服传统前照灯的局限，帮助提升行车安全性。本文分析AFS的特性，介绍安森美半导体的AFS方案，以及应用设计要点，帮助客户应用汽车AFS方案。

　　自适应前照灯系统（AFS）的应用优势及工作原理

　　传统汽车前照灯的灯光跟车身方向始终一致，在汽车转弯时无法有效照明弯道内侧的盲区，如果弯道内侧恰好存在人或物体，而车速又未恰当降低，则会带来安全隐患，如图1所示。相比较而言，AFS功能可以提供旋转（swiveling）调节效果，能够根据方向盘的角度转动，把有效的光束投射到驾驶者需要看清的前方路面上，帮助降低安全隐患。

图1：AFS功能的旋转调节（左图）及水平调节（右图）照明效果

　　除了能够进行动态旋转调节，AFS功能还能提供动态水平高度调节。此功能根据负载轴传感器的信号来调节前照灯的水平高度，可以适应不同的负载及不同的斜坡环境。如图1右侧中，上图是AFS功能在正常水平条件下的灯光投身效果，中图是在汽车启动或上坡时路面颠簸条件下灯光上扬效果，下图是在刹车或下坡条件下的灯光水平下沉照明效果。可见AFS可根据车身水平倾斜情况动态调节灯光高度，改善照明效果，增强安全性。AFS工作原理结构图分别如图2和图3所示。

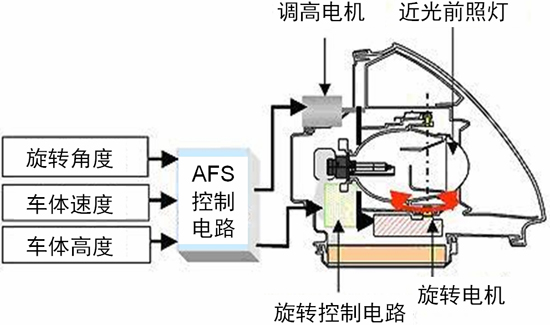

图2：AFS的工作原理结构图

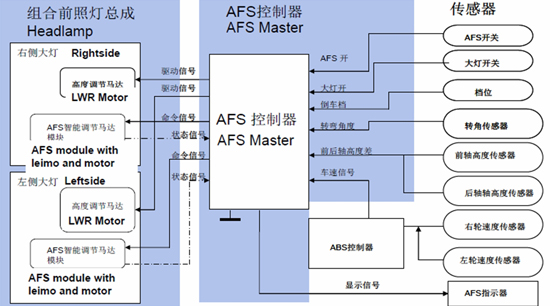

图3：AFS的工作原理结构图（续）
